满足“国六”标准的通用型故障诊断仪：Q-OBD
在“国六”标准下，OBD诊断面临诸多挑战。凭借多年车辆诊断行业的开发经验，我们严格按照国六新标准要求，推出了通用型故障诊断仪：Q-OBD。该产品适用于各种车型，能够充分满足“国六”标准下的诊断需求。
一、亮点介绍
| 亮点一：通过ODX适应各种协议
ODX（Open diagnostic data exchange）是一种格式标准化的诊断文件，它统一了诊断文件格式。ODX数据中包含诊断ECU和车辆所需的所有信息，这有助于创建基于数据驱动的诊断应用程序。目前，ODX标准也逐步被应用于各大车企。
Q-OBD诊断仪主要包括：OBD（ISO 15031）、WWHOBD（ISO 27145）和SAE J1939-73协议，同时提供这三种协议的ODX模板，并在Q-OBD软件中做了相应的集成，因此用户只需在配置界面进行简单配置即可完成。
（协议配置）
| 亮点二：支持众多车型品牌
目前Q-OBD已在国内几家知名厂商中被投入使用。实车测试了多种客车、房车以及高端商务车约1800辆，并已确认支持的品牌有玉柴、潍柴、大柴、国产依维柯、进口依维柯、江铃全顺、上汽大通、福建奔驰、东风、金田、金杯、五十铃和丰田等。
（支持车型及品牌）
| 亮点三：中文界面，人机交互界面友好
为了满足工厂售后测试人员的使用要求，Q-OBD将所有测试项以及对应读取信息进行了汉化处理，以便操作者识别使用。
该软件将配置项进行了隐藏处理，使用者仅需根据实际待测车型来使用对应配置页面即可。此外，配置项仅需配置一次，且支持配置项复制功能。
针对测试数据部分，软件支持曲线显示和实时数据更新。
（曲线显示和实时数据更新）
| 亮点四：测试结果一键上传数据至国家环保局
这款诊断仪除了可读取简单的车辆信息，如当前车速、累计里程和故障码等，还可读取国六标准需要的数据如OBD型号、ECU版本号、VIN、CVN和CALID等，且数据可被一键上传。以下为读取的车辆测试结果展示界面和标准数据上传界面。
（数据上传界面）
| 亮点五：支持PVE（J1699-3）测试
二、功能介绍
Q-OBD是一款满足国六标准通用型OBD诊断仪。该诊断仪支持多种协议，覆盖所有OBD数据，支持自定义测试报告模板，可一键将数据上传至国家环保局，并支持PVE（J1699-3）测试和J1939-84测试。目前，Q-OBD已在国内多家知名厂商中投入使用，并经过多家厂商的实车验证。
| 上报数据暂存功能：暂存读取到的数据后期统一上传
新版本增加了上报暂存数据功能，用户在数据读取界面可暂存数据，并在该界面上传暂存的数据，大大方便了用户读取和上传的过程，同时可增加上传状态的中文提示信息。
（数据报送界面）
| 多控制器读取功能：支持多控制器信息同时读取
若车辆中存在多个控制器，用户可根据需求选择单个或多个控制器进行数据读取，且信息读取结果互不影响，每个控制器的信息单独展示在一张sheet表中。
（多控制器展示）
| PVE整车信息检测报告功能：支持J1、J2、J3整个测试过程
为了确保各主机厂批量生产的汽车、系统、部件及独立技术总成与已型式检验的车型一致，在国六轻型汽车污染物排放限制及测量方法中增加了量产车辆评估（PVE，Production Vehicle Evaluation），该测试主要分为J1：标准化验证、J2：监测要求验证和J3：监测性能验证等三部分。我们也在诊断仪中集成了PVE测试功能，从而改善了测试过程，同时增加了输出整车信息检测报告的功能。
（PVE测试界面）
| 地址设置功能：支持手动填写ECU地址信息
针对部分没有在控制器里写入ECU Name的车辆，我们在诊断仪中增加了手动配置ECU诊断地址的功能，以保证在没有控制器名称的情况下也能够连接到发动机控制器并读取其它信息。
（手动配置ECU地址）

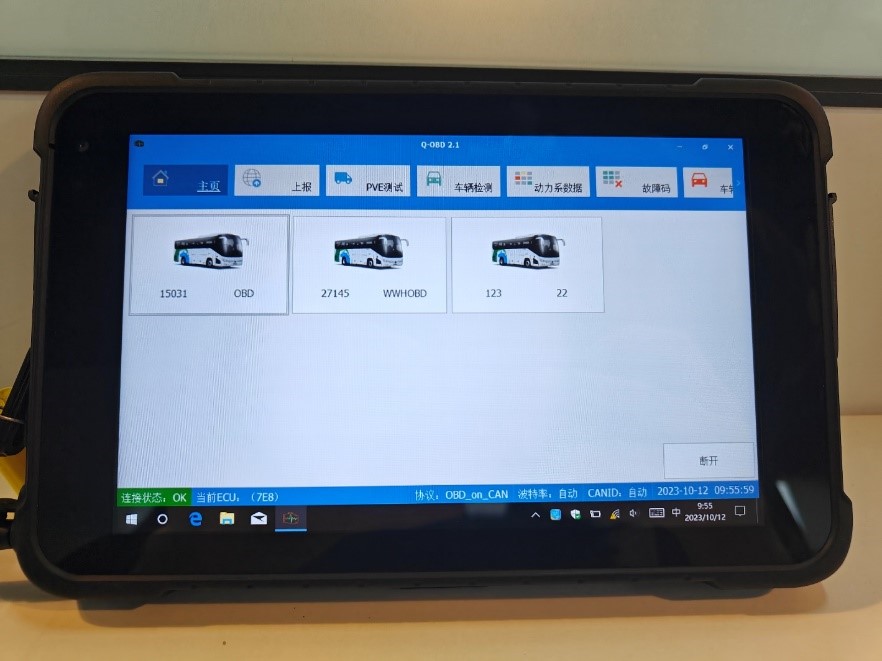

三、硬件展示
