在Q-Studio中进行OTX脚本的开发、仿真与调试
一
背景
现如今，随着车辆中电子器件和软件数量的快速增加，在车辆研发、生产、测试及售后阶段需要进行的车载测试工作越来越多、越来越复杂，呈现指数级增长的趋势。以往常用的手动测试方式已完全无法满足现如今的测试需求了，由此推进自动化测试变得尤为重要。
然而，使用Java、C++等其他格式或编程语言制作的诊断测试序列无法做到规范、格式、实现、执行等多方面的统一，且在不同部门之间也无法顺畅流转，影响工作效率同时更难以进行管理，不再适应当下快节奏、复杂化的开发环境了。
二
通过开发OTX脚本实现全自动化测试
面对各种复杂的应用场景，风丘科技基于IS013209标准研发了一个实现开发、仿真、调试OTX诊断和测试序列的工具——Q-Studio。它被设计用于ECU和车辆测试脚本开发工作，并根据ODX2.2.0支持诊断数据。由Q-Studio开发的OTX脚本，完全符合ISO国际标准，且它不依赖于特定的软件工具，可在不同部门之间直接进行交换流转，做到规范、格式、实现、执行等多方面的统一。此外，OTX脚本具有极高的可复用性，在不同项目中可根据需求进行复用，大大提升了测试效率。

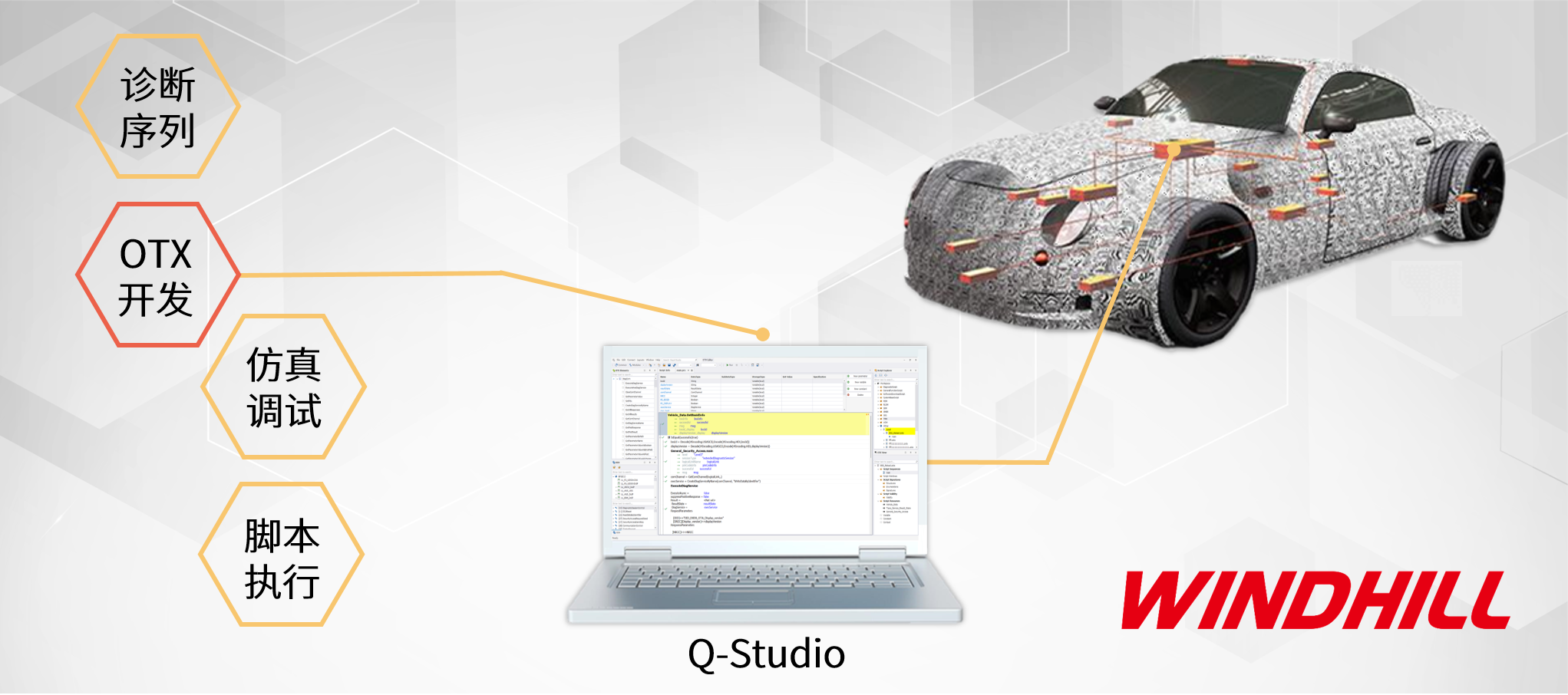

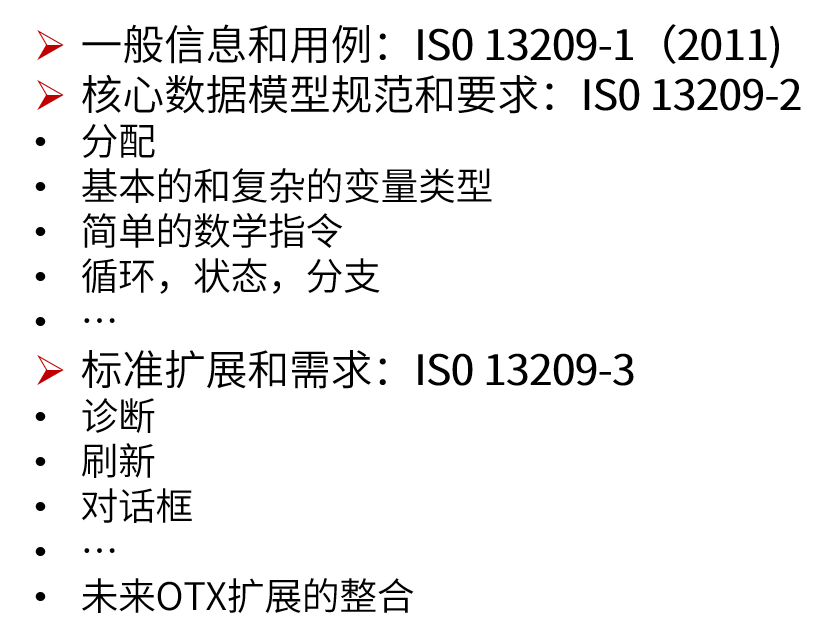

（图1 OTX标准）
三
Q-Studio——可视化编辑工具
对于Q-Studio而言，符合ISO13209的OTX函数以及数据库中的参数都已被模块化处理。因此，在使用Q-Studio时，用户只需按照诊断测试规范用例将需要用到的函数、服务以及参数拖拽至编辑窗口，即可完成一个脚本的编辑，大大降低了序列编写难度。

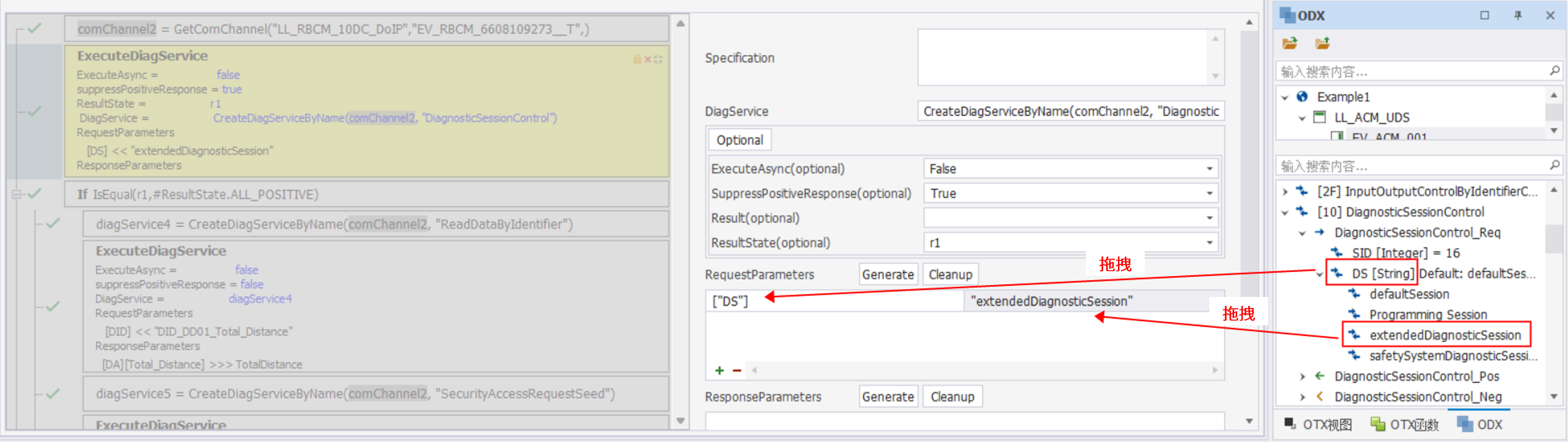

（图2 OTX函数拖拽编辑示意图）
（图3 ODX数据库可视化编辑示意图）
作为一种简化的编程语言，编写的OTX序列能实现什么功能完全取决于诊断测试工程师编写的脚本内容，且最终生成的OTX格式文件独立于ODX和不同的D-Servers。

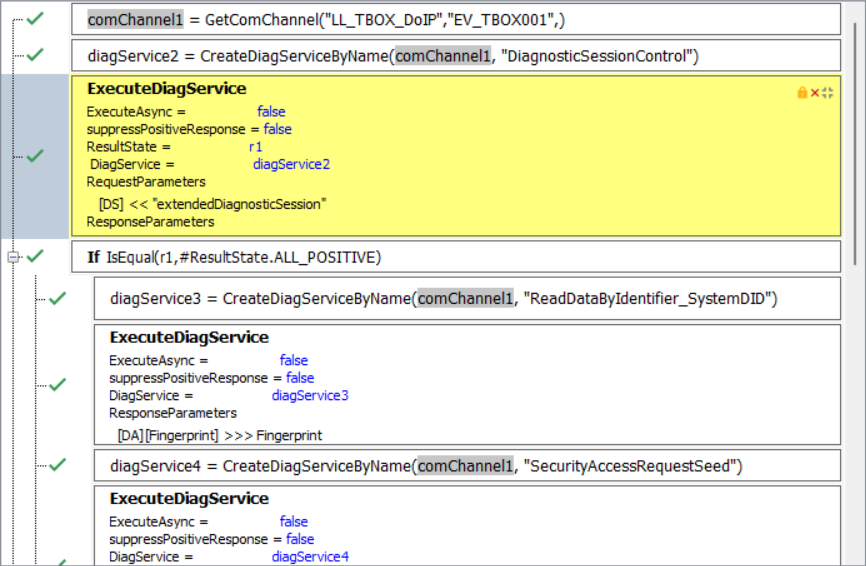

（图4 脚本示意图）
四
OTX序列的仿真介绍
随着车载测试工作量的大幅上升，诊断测试脚本的准确性也不可忽视。为此，结合风丘科技自主开发的符合国际标准的D-PDU-API接口，我们推出了虚拟车技术，可实现诊断脚本的仿真模拟，且在开发OTX脚本阶段，确保OTX脚本没有语法上的错误。
那么用户如何在Q-Studio中实现仿真？只需配置好相应的PDX数据库文件，再导入风丘科技的仿真文件模板即可。配置操作简单，且能满足绝大部分仿真需求。

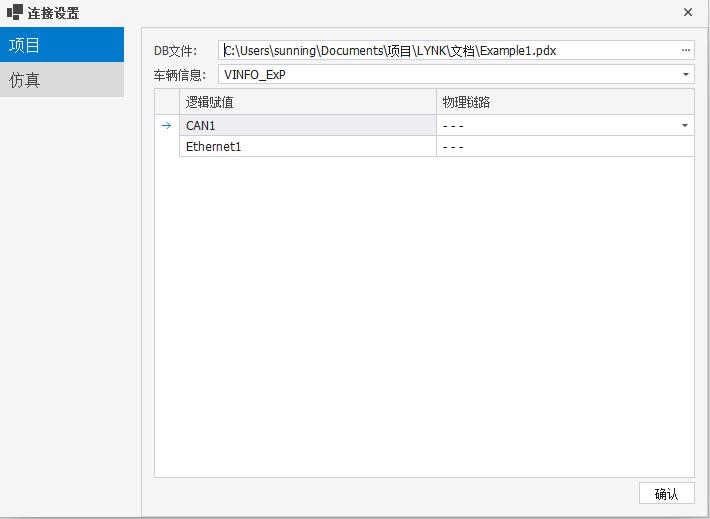

（图5 PDX文件配置示意图）

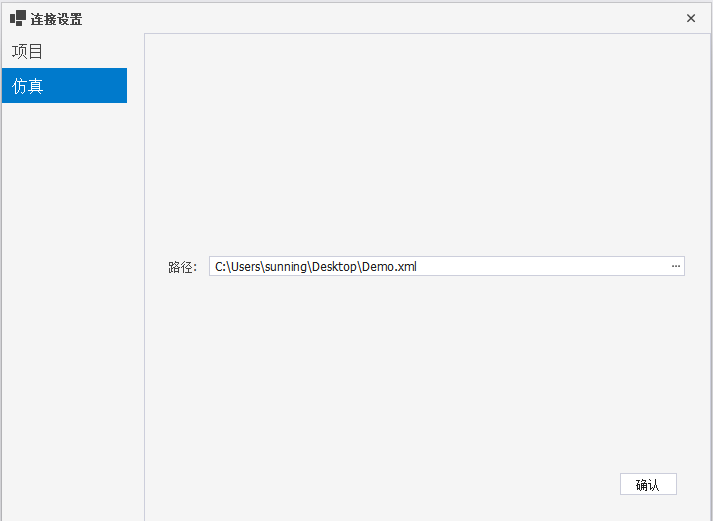

（图6 仿真文件配置示意图）
在制作仿真数据方面，风丘科技自定义了诊断服务仿真文件，可自由定义诊断请求与相应的响应，具有限制响应所需的判定条件功能。

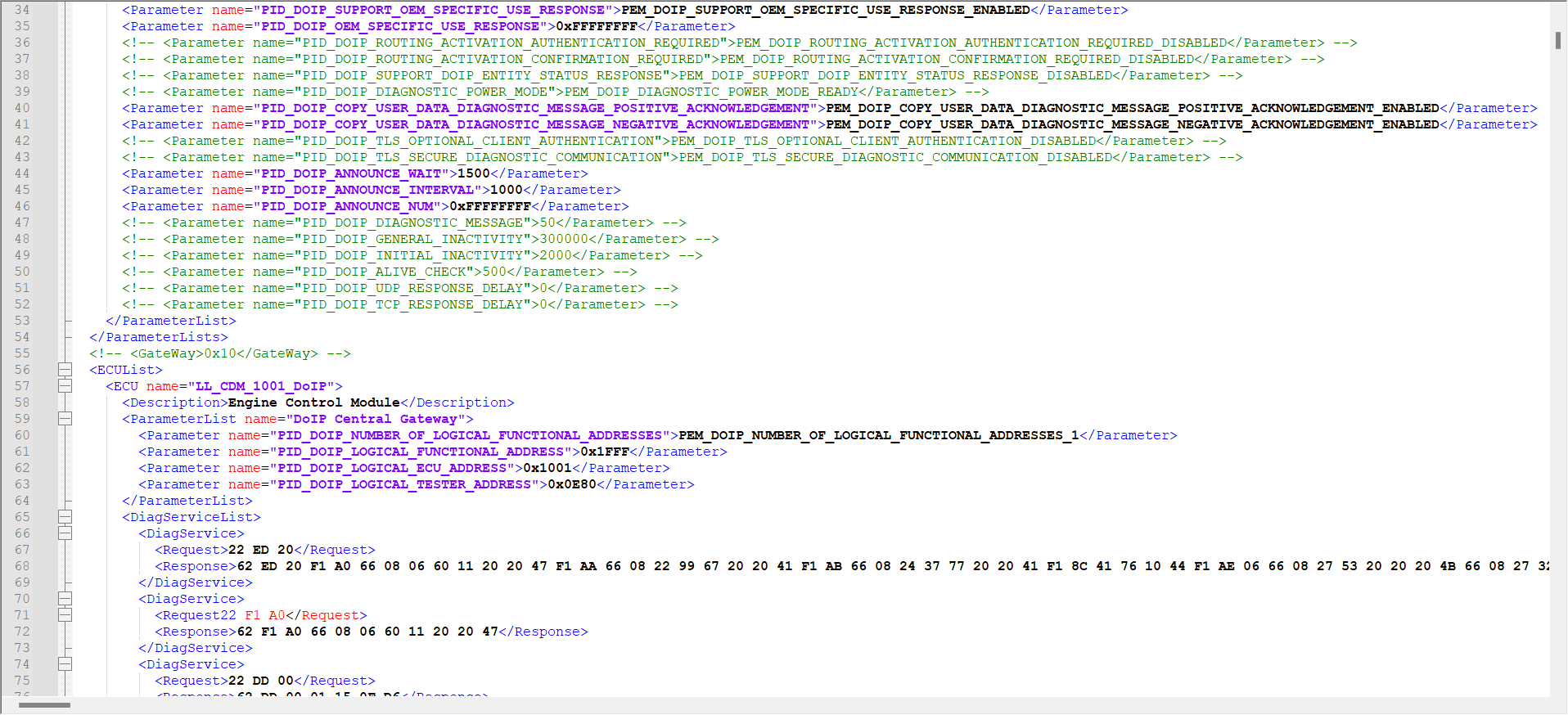

（图7 诊断服务仿真文件示意图）
五
OTX序列的调试介绍
如下图所示，选中需要添加断点的位置，右击函数，点击切换断点，设置断点。

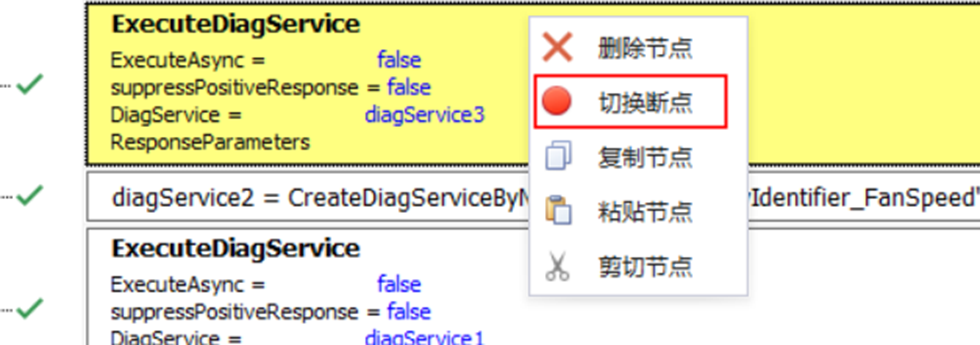

（图8 断点设置示意图）
启动仿真后，在Q-Studio软件导航栏下方会有一排调试按键，用于调试脚本。点击运行按键，即可开始序列调试。若序列中设置了断点，则会在断点处停止；若点击“停止调试”按键，则会中止调试；若点击“逐语句”按键，则会向下调试一行序列；若点击“逐过程”按键，则会逐个进行过程调试；若点击“跳出当前函数”按键，则会跳出当前调试的函数序列。

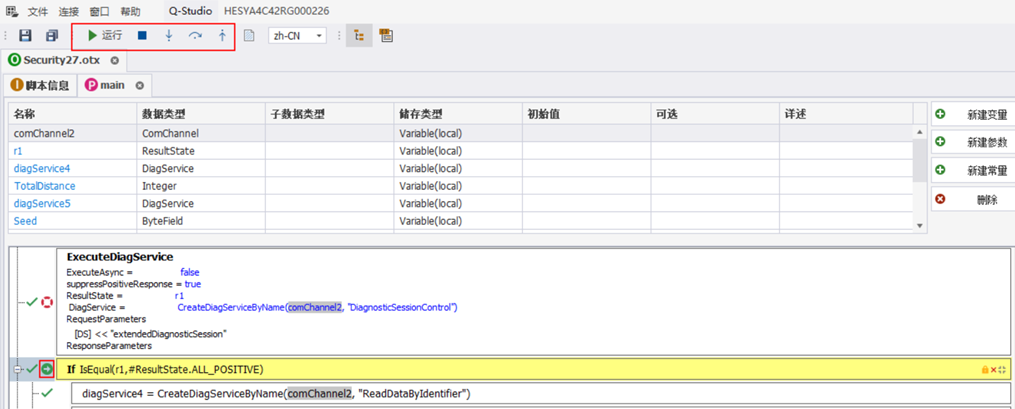

（图9 调试功能按键示意图）
六
OTX脚本的执行
Q-Tester.Expert是一个由风丘科技研发的基于ODX（ASAM MCD-2D/ISO 22901-1）国际标准的工程诊断仪，通过此诊断仪可实现与ECU控制器之间的数据交互。在该软件中，我们嵌入了OTX RUNTIME，能够解析OTX脚本中的函数，执行OTX脚本，并结合诊断仪的诊断功能，实现与控制器之间的信息交互。

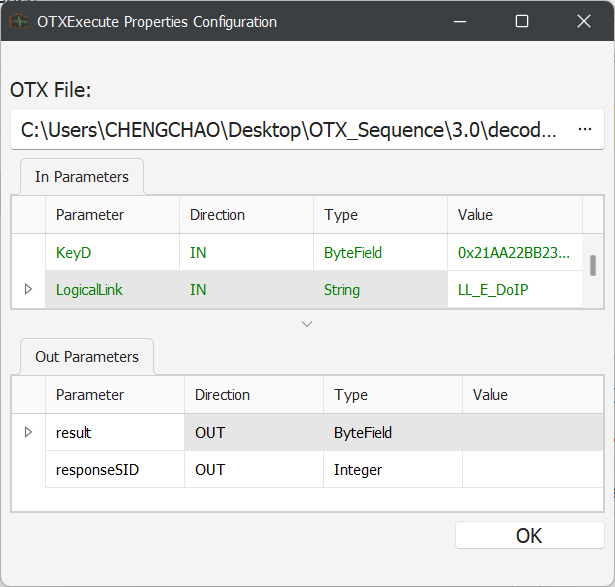

（图10 OTX脚本载入界面示意图）
