便捷的筛选功能 | IPEmotion
随着电动车和传统汽车的测试需求日益增加，所需采集的总线和传感器信号数量也在相应增多，面对如此对众多的信号，如何更好地进行管理和筛选在试验过程中至关重要。在IPEmotion里，无论是测试前准备、测试中显示，还是数据后处理，均存在便捷的筛选功能。
一
测试前准备-筛选导入信号
在IPEmotion的CAN接口导入DBC文件时，可使用事先写好的CSV文件进行筛选，并选择本次想要采集的信号。

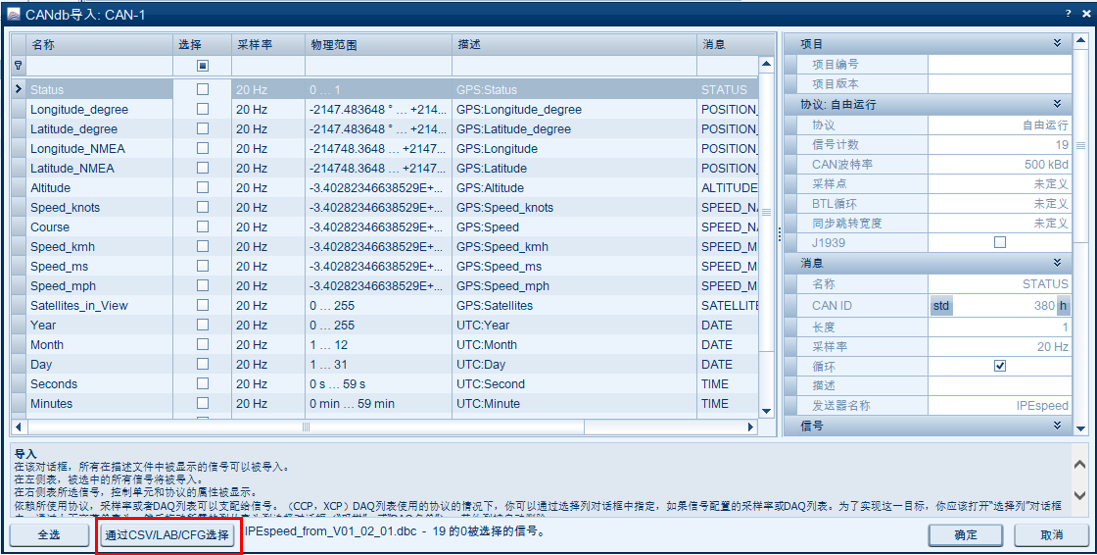

（图1 IPEmotion-DBC文件导入）

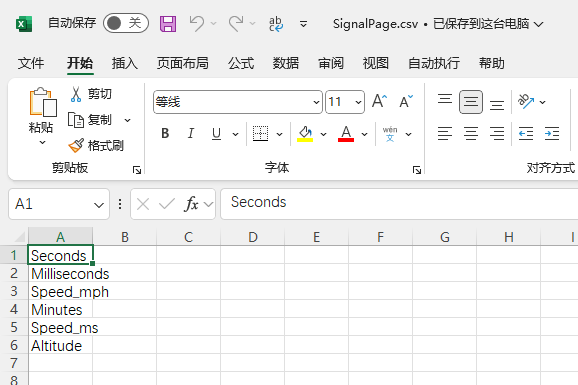

（图2 CSV筛选文件）

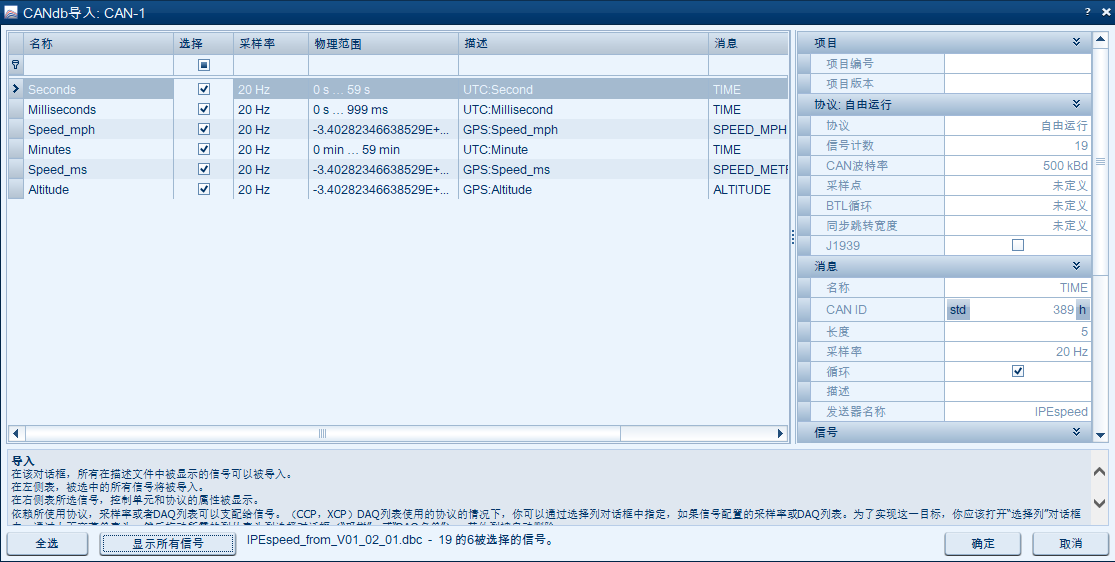

（图3 IPEmotion-筛选后的DBC文件）
二
测试中显示-筛选在线显示的信号
在IPEmotion的信号界面下，用户能够看到目前测试的所有通道和信号。在下图默认的信号筛选栏中，用户可单击激活框筛选当前激活或未激活的通道，也可直接输入名称或单位等进行筛选。

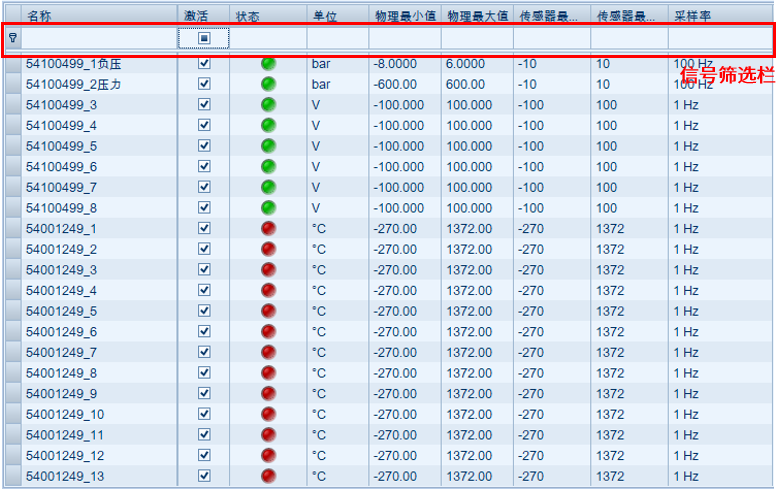

（图4 IPEmotion-信号筛选栏）

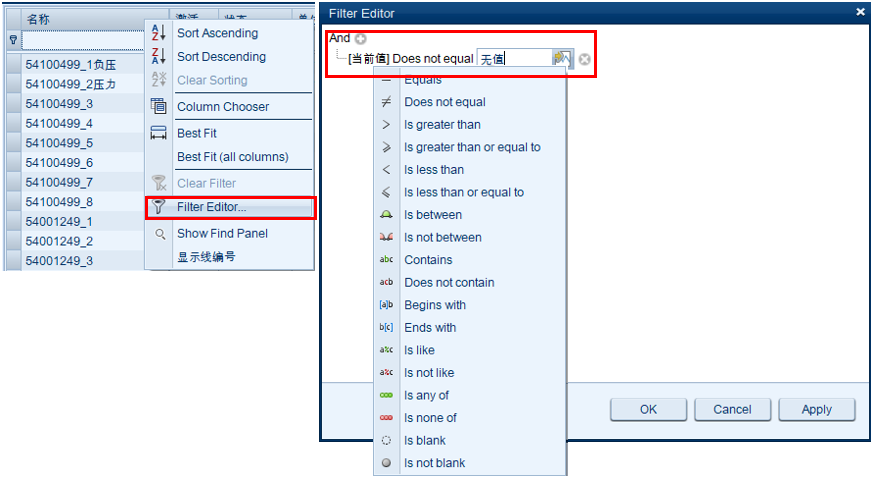

除了默认的筛选栏之外，用户还可自定义添加过滤器并筛选出想要显示的通道（右击标题栏即可选择过滤编辑器），如下图所示，可设置滤除无值通道。
（图5 IPEmotion-过滤编辑器）
如下图，已过滤掉无值的通道后，用户还可通过下拉选项快速地切换过滤选项。

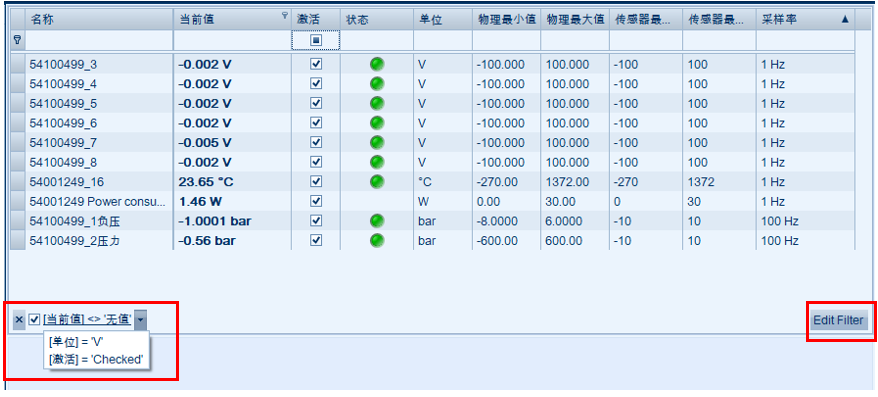

（图6 IPEmotion-筛选后的通道）
三
数据后处理-筛选数据文件
通过数据导入时的搜索/筛选功能（专业版），用户可搜索数据文件和通道的所有数据属性，如下图所示。

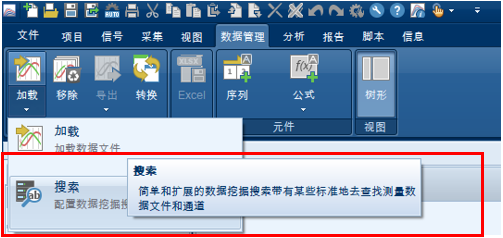

（图7 IPEmotion-数据搜索）
下图是搜索数据格式为IPEmotion的GPS数据文件。此外，用户还可设定条件以对导入后的数据进行筛选，如搜索车速大于50的数据段。

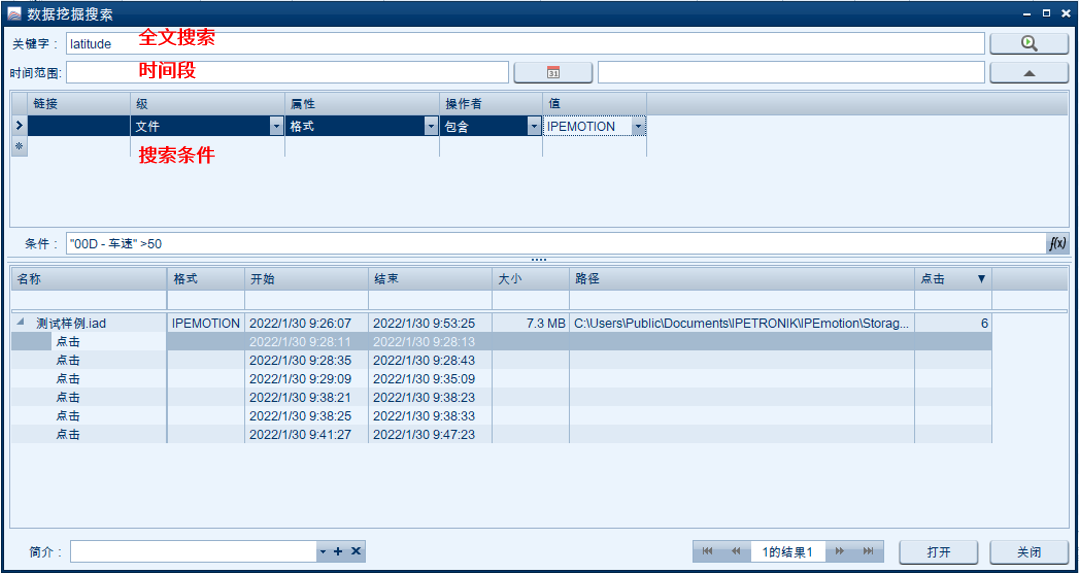

（图8 IPEmotion-数据查询结果）
只需选中筛选出来的数据段并点击打开，即可成功筛选出车速大于50的数据，如下图所示。在分析界面中，用户可进行拖拽显示，绿色部分即为筛选部分。

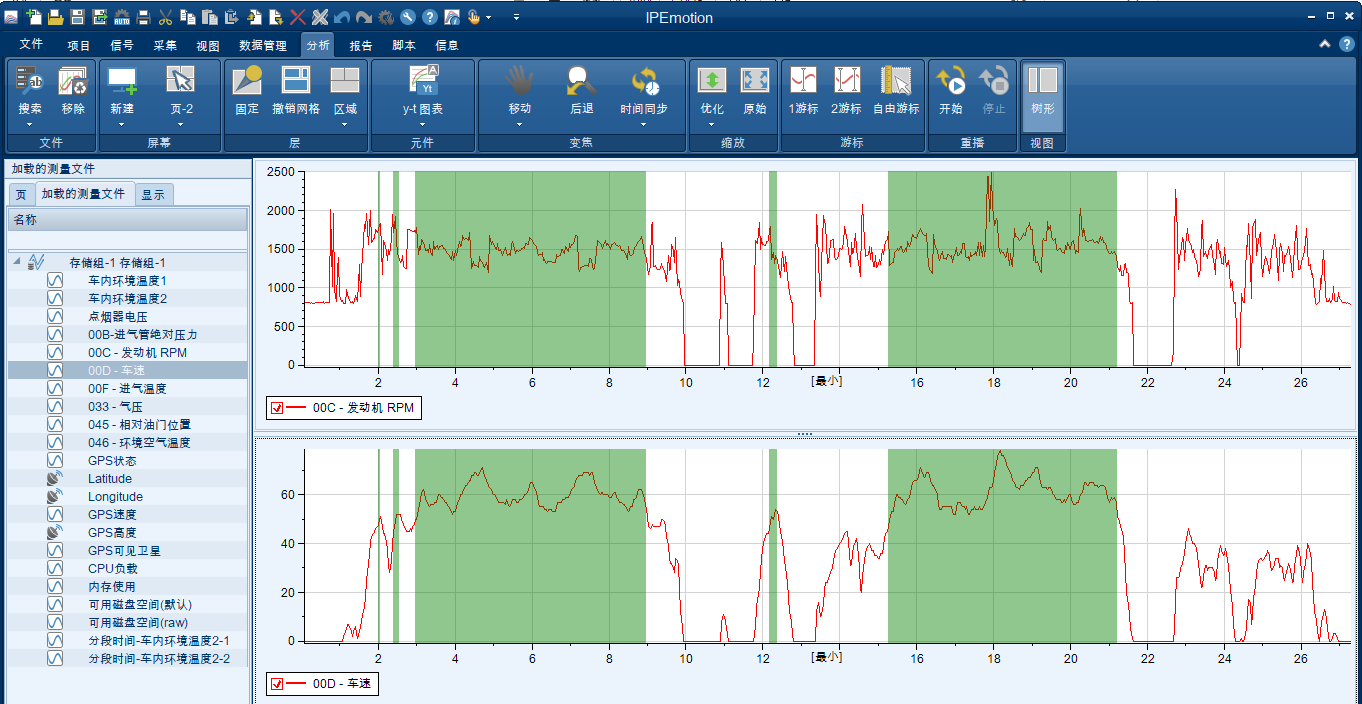

（图9 IPEmotion-筛选结果视图显示）
