利用IPEhub2与IPEmotion APP实现随时随地的数据访问与记录
一
背景
在工况恶劣、空间狭小的试验场景或工程机械领域中，不但试验人员在试验环境中对自身安危没有保障，而且试验过程也会受到影响，如高温高压测试、工程机械液压系统测试等。对此，结合IPEhub2与IPEmotion APP，既可保障试验人员安危，也可排除对实验结果有影响的因素，无疑是为此类试验制定的优质解决方案。
二
IPEhub2和IPEmotion APP
IPEhub2是一个具备CAN传输功能和Wi-Fi功能的数据记录仪。
该记录仪的主要功能是自身建立一个局域网，充当热点，并将与之相连接的ECU数据、其他记录仪或采集模块的车上试验数据实时传输到连接该热点的通信设备中，再通过安装在手机或平板上的IPEmotion APP来实现温度、电压和电流等各类试验数据的实时显示。
IPEhub2主要包含以下产品特点：
• 具有2路CAN通道；
• 配备Wi-Fi和以太网接口；
• 数据存储容量高达32GB；
• 能够通过IPEmotion应用程序实现数据实时显示功能。

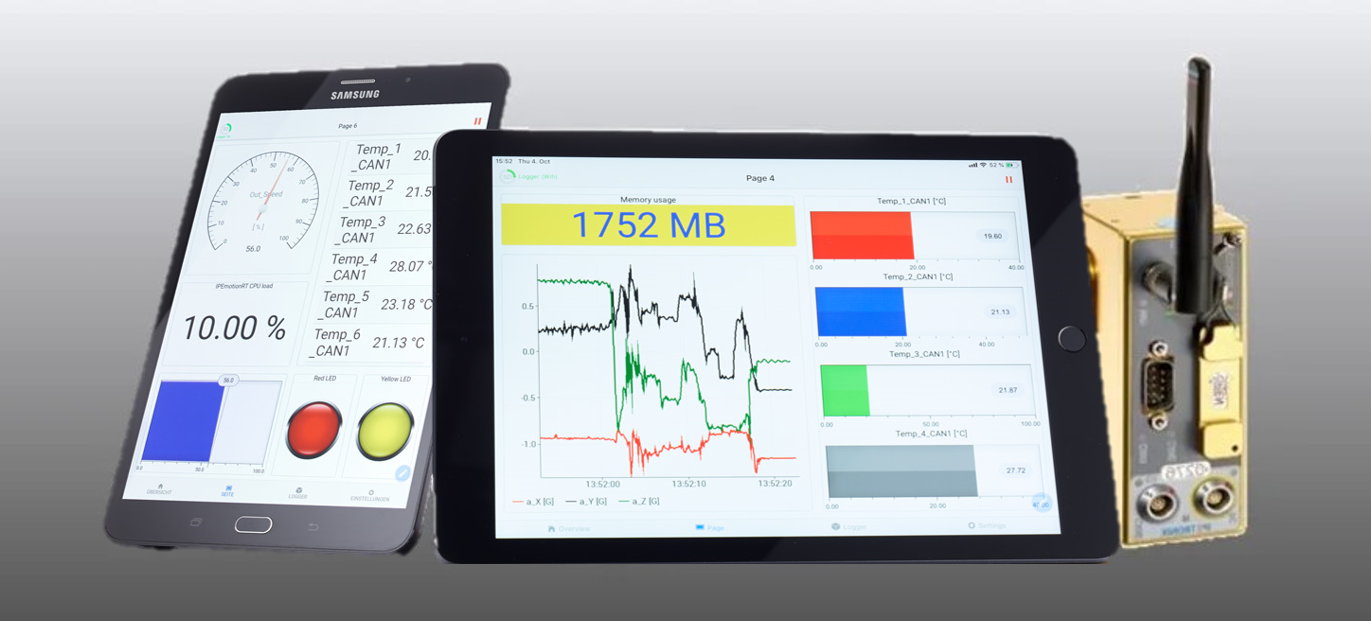

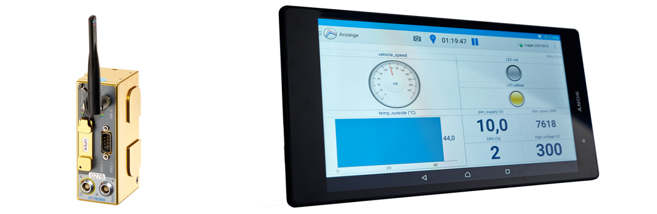

（IPEhub2和IPEmotion APP）
IPEmotion APP是一个搭配数据记录仪或测试模块来一起使用的数据显示移动端软件，支持多通道Y-T图、柱形图和数值显示等多种图表数值格式显示，且通过连接IPEhub2的热点，数据记录仪或测量模块的配置信息会自动导入且实时显示测量的试验数据，从而能够更加直观地观察到试验的实时状况。
三
方案
| IPEhub2记录仪与测试模块配套使用：

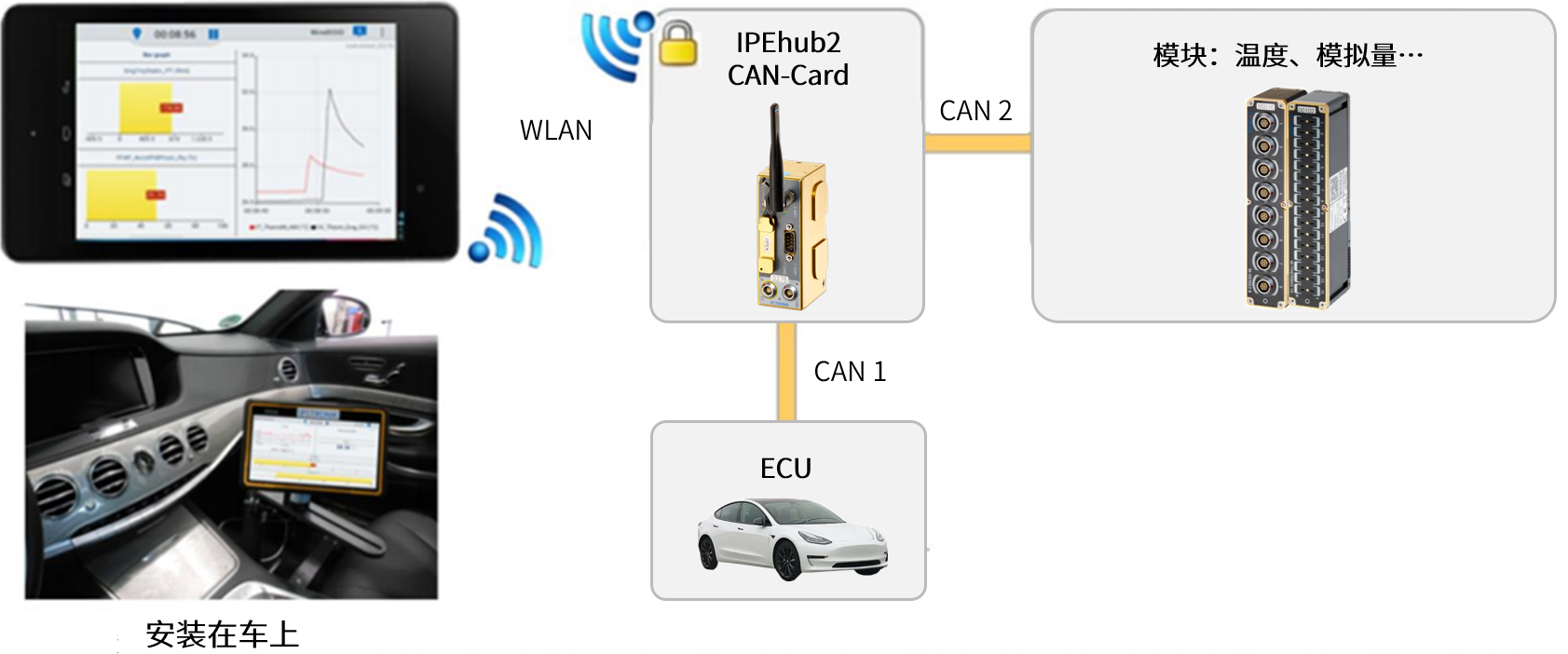

在试验开始前，将ECU与IPEhub2 CAN1通道相连，且测试模块与CAN2通道相连。在试验设备连接完成后，PC端连接IPEhub2热点，并通过IPEmotion软件将配置信息发送到IPEhub2后，即可开始试验。断开PC端连接的IPEhub2热点后，可将手机或平板接入IPEhub2的热点。在试验中，通过手机或平板IPEmotion APP上实时显示的试验数据可实时监测试验的运行状况；在试验结束后，还可导出IPEhub2存储卡内的试验数据并进行离线分析。
（用移动端IPEmotion APP监控IPEhub2采集数据）

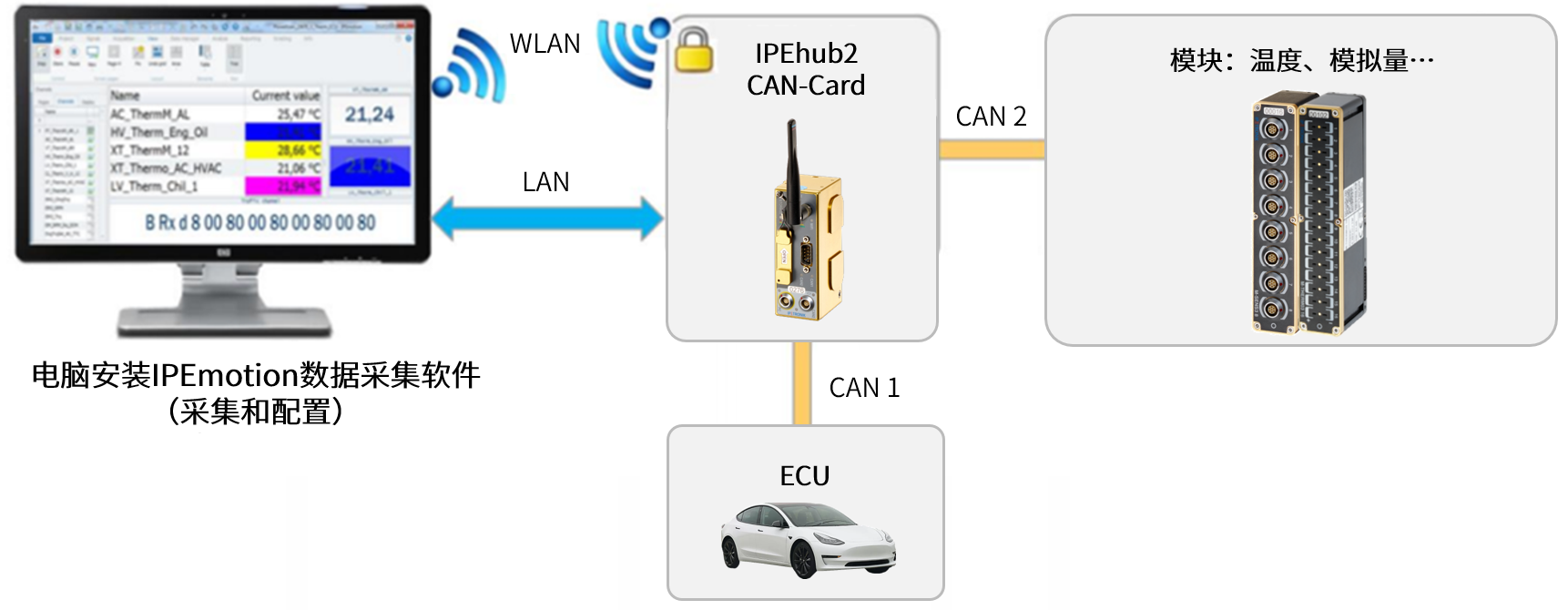

IPEhub2还支持通过以太网接口来连接PC，并通过IPEmotion软件来对记录仪配置进行试验。

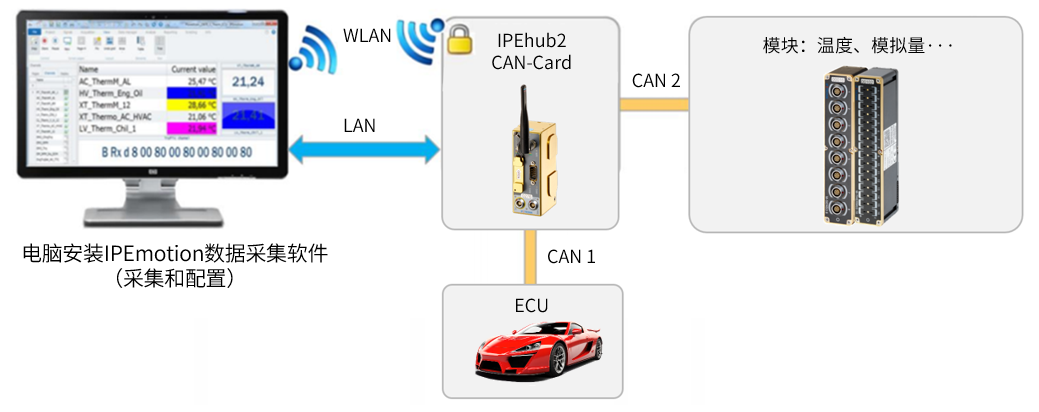

（用IPEmotion软件配置IPEhub2并采集数据）
