提升新平台车型诊断测试效率 | 在Q-Tester中实现诊断测试序列

在新平台车型的开发过程中，原始设备制造商（OEM）会根据车型的特点和相关要求，提出新车型的诊断需求，然后根据诊断需求制定相应的详细诊断需求规范。车内控制器的供应商需按照这一需求规范，实现控制器的各项功能。为了验证控制器功能是否正确实现，需开发诊断测试序列进行功能测试，以确保功能的准确性和可靠性，从而保证新车型在诊断方面的性能达到预期标准。

风丘科技研发的Q-Tester诊断仪，基于ODX诊断数据库，能够在诊断仪中直接实现诊断测试序列，而无需像传统诊断仪那样——先用其他编程语言编写测试用例，再加载到诊断仪中执行。

集成于Q-Tester诊断仪的Sequence插件支持创建复杂诊断序列，并包含了以下编写序列语句：

• SERVICE：通过使用该语句，可执行诊断数据库中所有的服务，这是编写序列的基础。

• IF：用于控制序列流程、实现不同逻辑分支。

• LOOP：用于实现循环操作的语句，可让一段序列按照设定的条件或次数反复执行。

• OPERATION：用于对序列中的变量进行加减乘除的运算。

• RETURN：用于终止函数执行。

• INPUT：用于在序列中输入一个值。

• MESSAGE：用于在序列中展示自定义的弹窗信息。

• WAIT：用于在序列中等待一段自定义的时间间隔。

• OTXExecute：集成了OTX RUNTIME，能够直接执行符合OTX标准的OTX格式文件。

基于以上语句，Q-Tester诊断仪可实现大部分诊断序列的编写与执行。下面将以一个基础的写VIN码序列为例，展示该序列在Q-Tester中的实现形式。

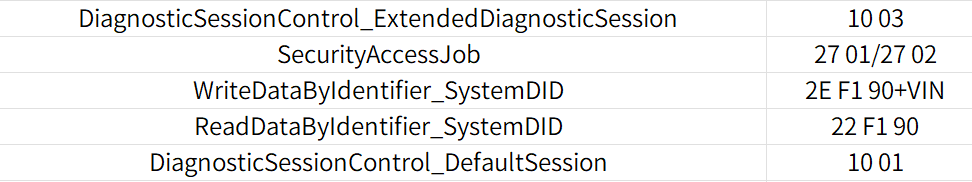

（图1 WriteVINNumber流程）

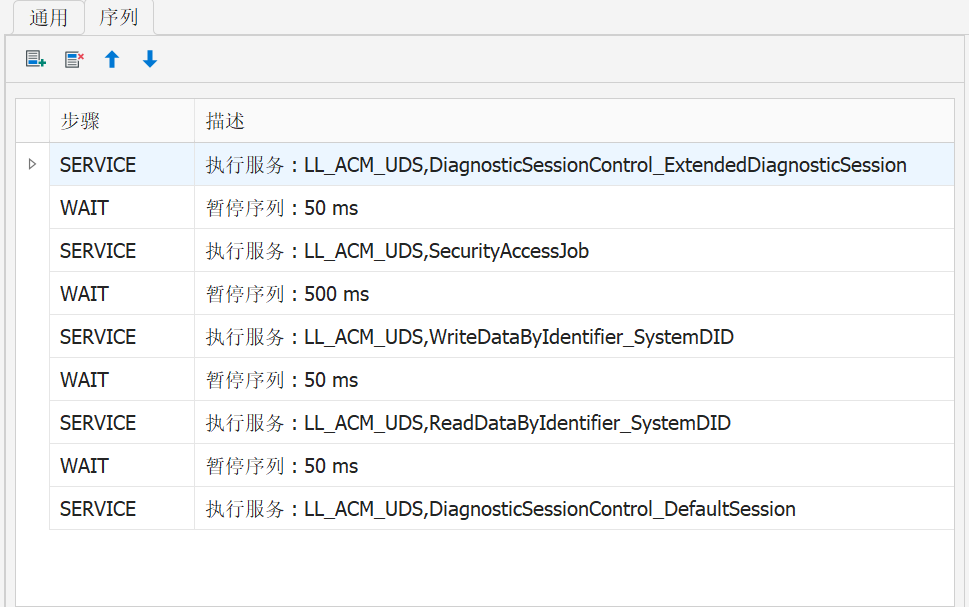

下图即为在Sequence中编写的一个写VIN码的序列。

（图2 Sequence序列示意图）

根据诊断规范流程，选择SERVICE语句和需要执行的服务，并按流程编辑好序列，且在各个服务之间设置好需等待的时间，由此完成写VIN码的测试序列。在Q-Tester中可直接执行该序列，结果如下图所示。

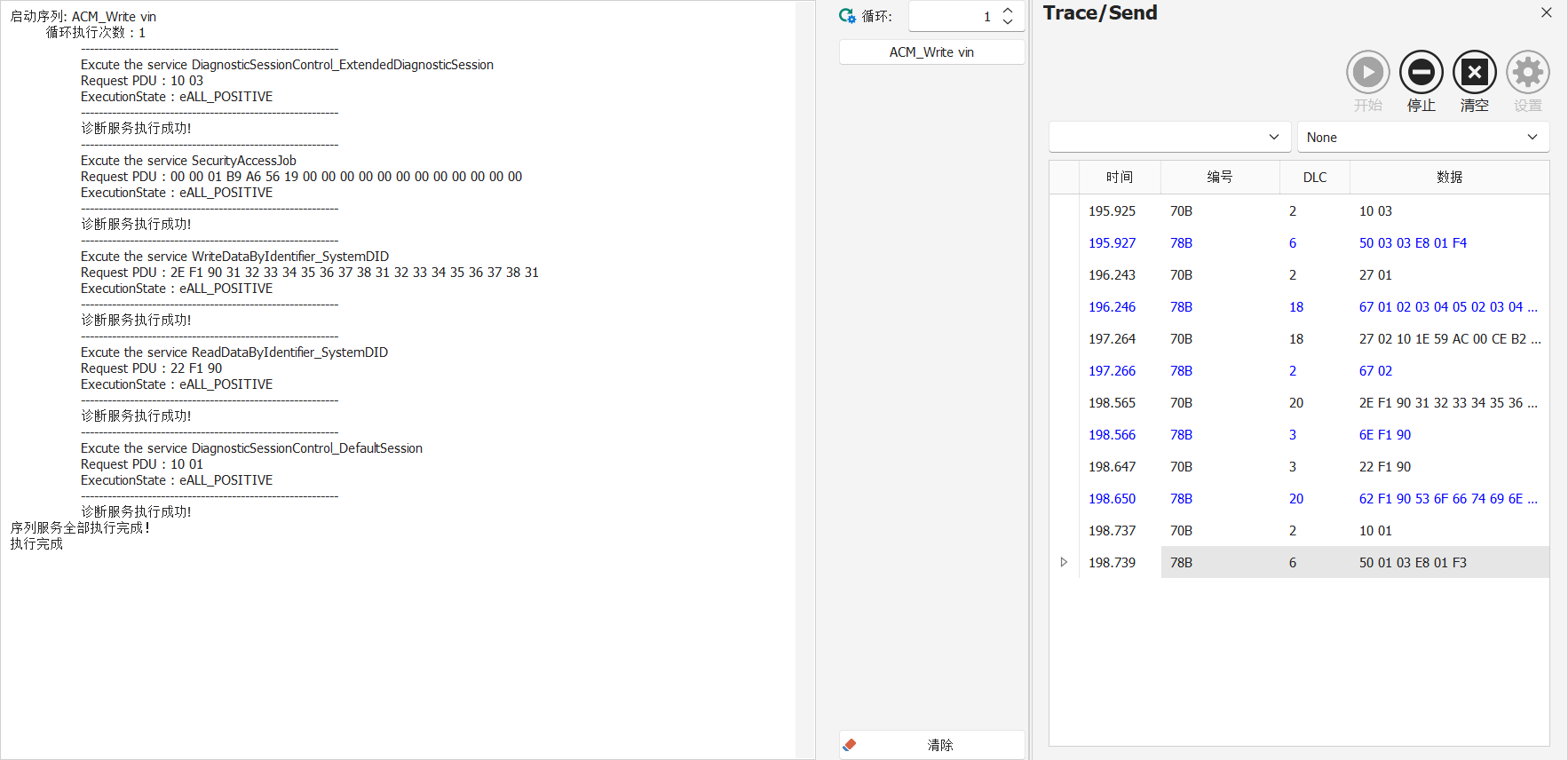

（图3 Sequence序列执行结果示意图）

使用Q-Tester中的Sequence插件制作序列流程非常简单、易上手，同时操作便捷，即使是新手也能快速掌握。在特定需求下，通过IF、LOOP等语句可构建更加细化、复杂的流程，满足多样化的测试需求，功能强大且实用。尤为重要的是，Q-Tester能有效替代传统导入测试用例的测试方式。传统方式往往耗时费力，需要较高的人力成本，而通过使用Q-Tester，不仅可减少人力投入，还能确保制作效果，是相关从业人员的理想选择。
