VisualODX助力CDD转换：提升ECU开发与测试效率

CDD文件（CANdela Diagnostic Descriptions）是德国Vector公司定义的诊断数据库文件，描述ECU的诊断服务规范和相关参数格式定义，如ECU识别、故障码、安全等级、会话等，主要用于ECU的开发和测试。

通常我们需要基于CDDT，进行数据库编辑，生成CDD文件；CDDT即CDD模板，代表OEM关于整车诊断规范的定义，不存储具体参数信息。

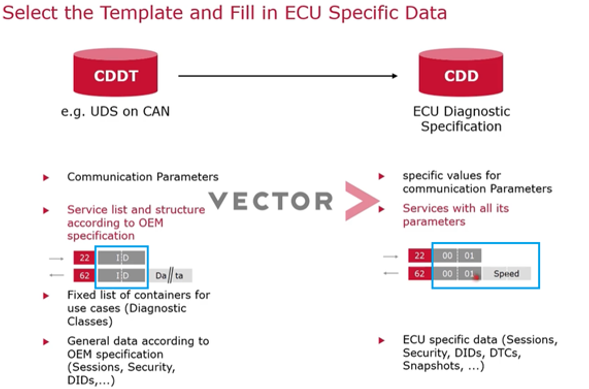

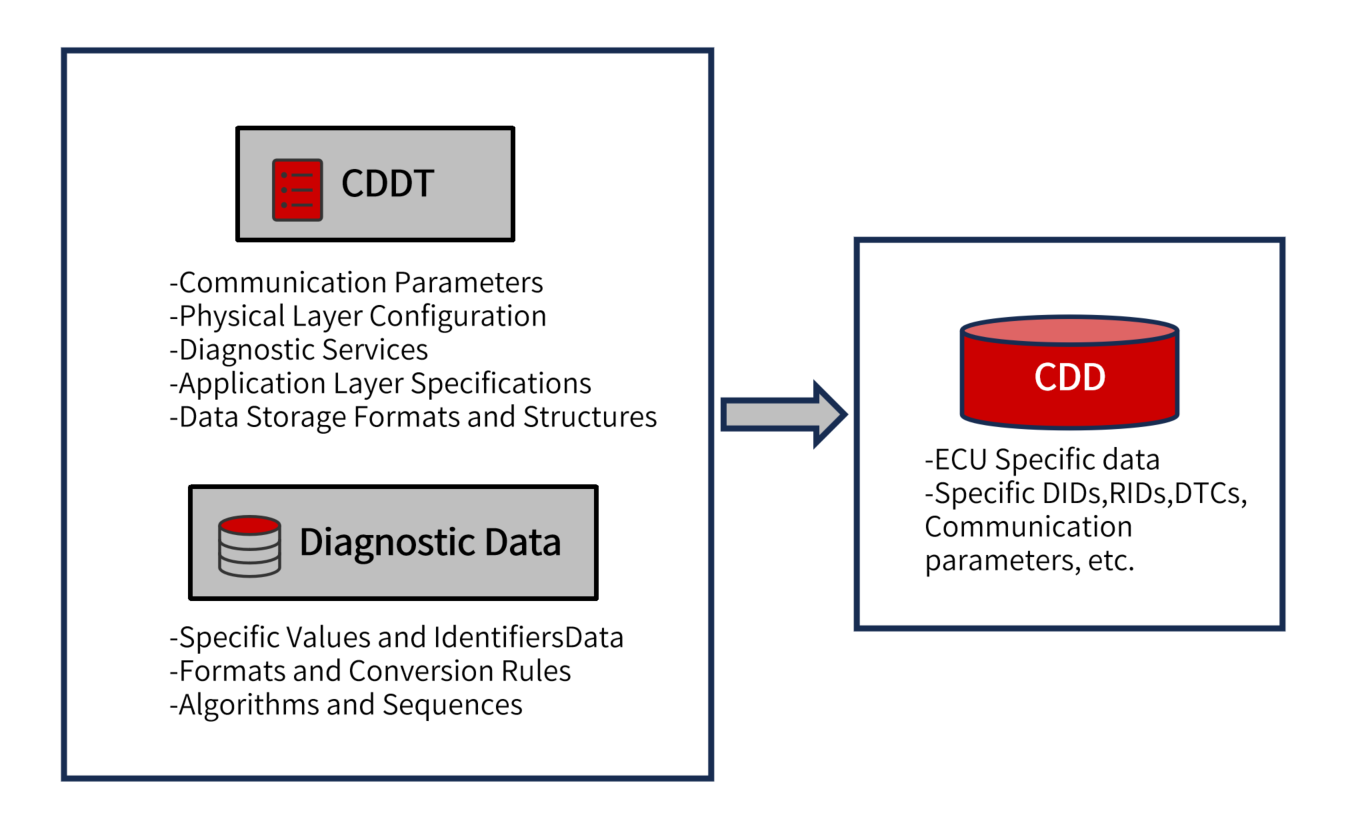

（图1 CDDT与CDD内容区别，图源来自Vector官网）

CDD文件结构可大致分为ECU信息、DTC信息、基础诊断信息、状态管理、数据类型和NRC信息等。其中：

ECU信息（ECU Information）：定义ECU的地址信息，时间参数等；

DTC信息（Diagnostic Trouble Codes）：存储DTC信息；

基础诊断信息（Common Diagnostics/Base Variant）：存储基础诊断服务以及DID、RID、故障参数等进行定义；

ECU变体（Variants）：用于同一控制器的不同阶段或版本，在基础诊断信息的基础上修改；

状态管理（States）：定义会话模式，安全等级以及服务对应的切换状态；

数据类型（Data Types）：定义参数中的数据类型；

NRC信息（Negative Responses）：定义支持的否定响应码。

1. ODX为ASAM和ISO定义的国际标准，数据格式对应规范ISO22901-1；而CDD为Vector私有格式。

2. ODX可将全量控制器打包成一个PDX释放给上游下游测试，方便管理，适合整车厂；而CDD单个控制器对应一个文件，一般用于供应商进行ECU开发与测试。

3. ODX有层级的概念，比如：-C存储整车ECU诊断信息描述，-V为车辆拓扑定义，-F存储Flash文件用于刷写，每一层级继承上一层数据，避免数据冗余。

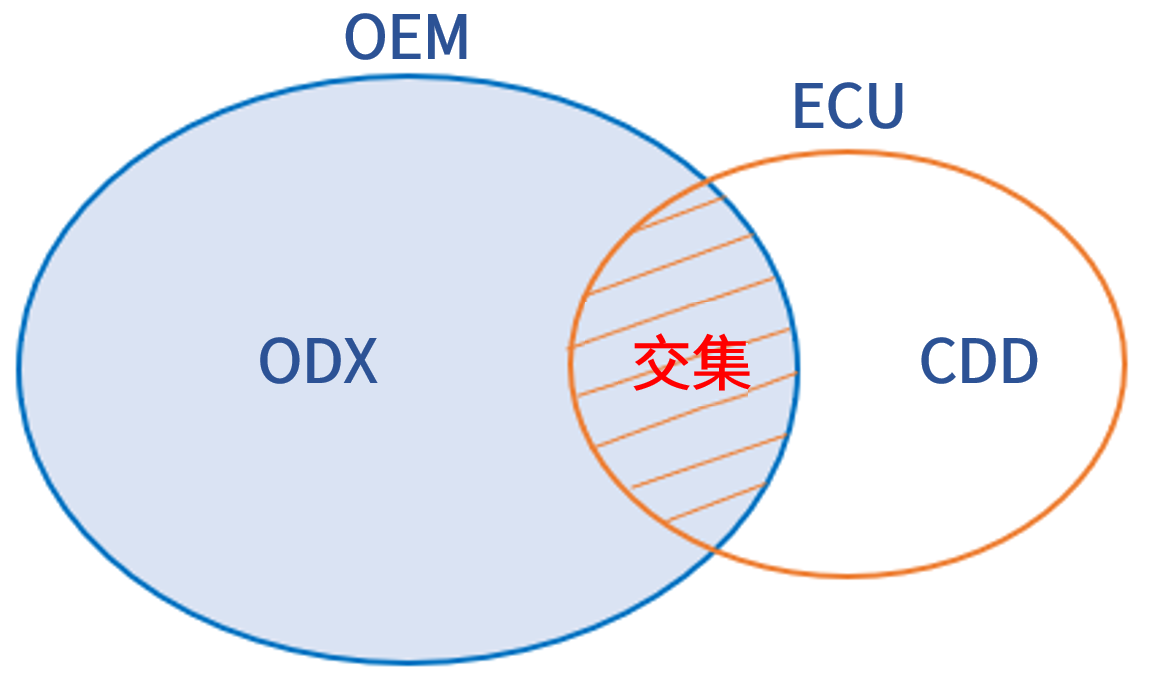

（图2 ODX与CDD对比）

4. ODX由OEM制定，适合整个生命周期（ODX数据结构复杂）；而CDD为ECU开发制定，适合开发测试阶段（CDD数据结构简单）。

5. ODX开放；而CDD私有。

针对诊断数据库创建，WINDHILL风丘科技开发的诊断设计工具——VisualODX，通过导入诊断问卷，可一键导出诊断数据。目前，其支持ODX/PDX/CDD/DEXT/ATXML文件，并可进行海量数据处理，大大提升了工作效率，加快了开发进度。

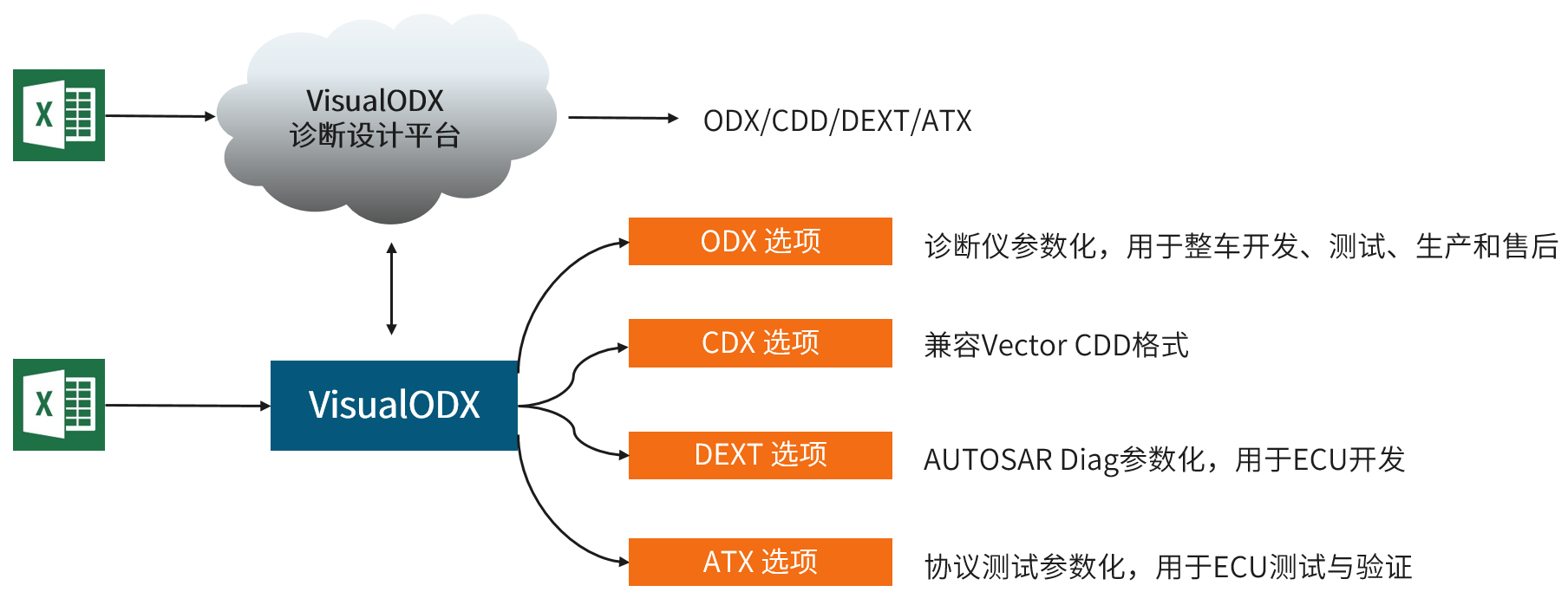

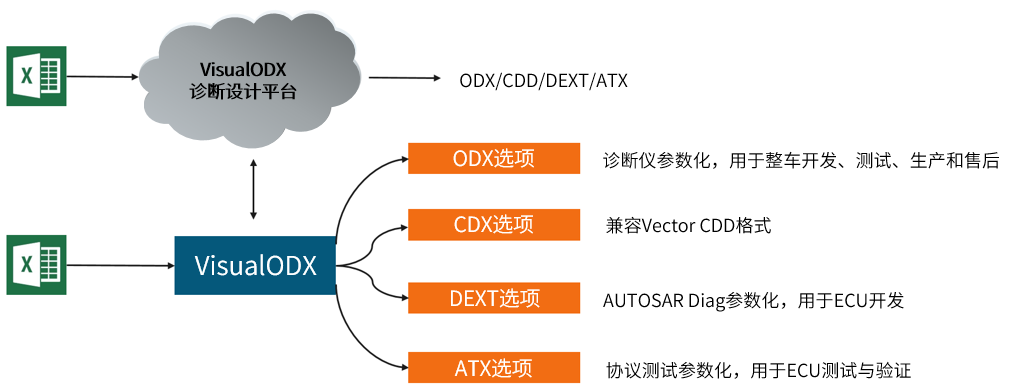

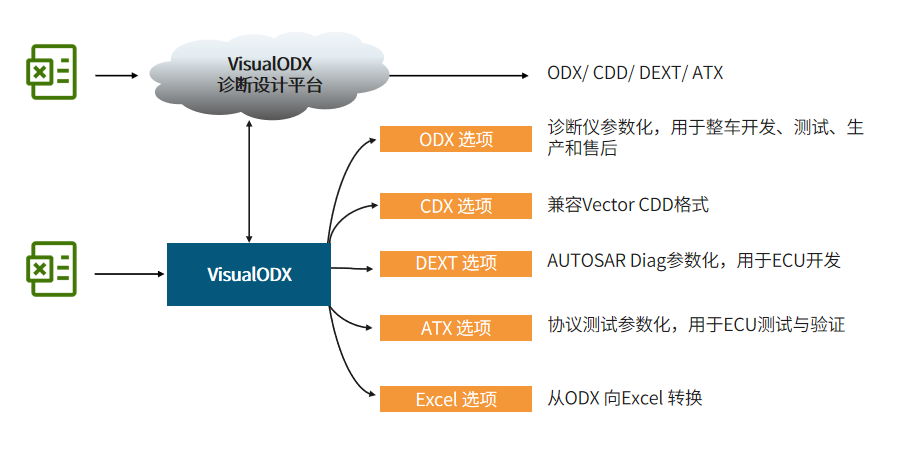

（图3 VisualODX产品家族）

目前CDD导出已支持CDD所有属性，并可用于Vector公司的CANoe、CANoe.Diva、DaVinci、CANdela Studio等工具。

| 应用领域：

• OEM诊断功能开发调试阶段，诊断数据库搭建与测试；

• 生产部门整车数据库创建；

• 售后部门创建诊断数据库，结合诊断仪进行售后检查；

• ECU供应商诊断功能开发与测试。

| 软件优势：

• 软件定制：可半定制化的软件工具，支持客户特定功能扩展；

• 软件支持浮动版：浮动版许可证，无需插硬件加密狗即可使用，对于异地办公团队使用便捷；

• 工程管理：创新性的项目配置界面，便于进行项目工程管理；

• 标准版Excel填写模板：方便用户快速实现整车Excel问卷调查表创建；

• 支持多控制器，多张诊断问卷导入：支持单个或多个ECU的Excel表格导入，Excel表格数量无限制；

• 支持导出单个控制器或所有控制器的ODX/PDX/CDD/DEXT/ATXML文件；

• 一键检查：遵循ASAM标准的ODX模板、Excel模板结合双重检查，有效保证生成数据完整性、准确性，并对错误信息分析、定位；

• 一键转换：自动生成ODX/PDX/CDD/DEXT/ATXML文件。

| 软件功能展示：

1. 添加控制器信息：可为项目添加多个控制器的信息，控制器数目不受限制。

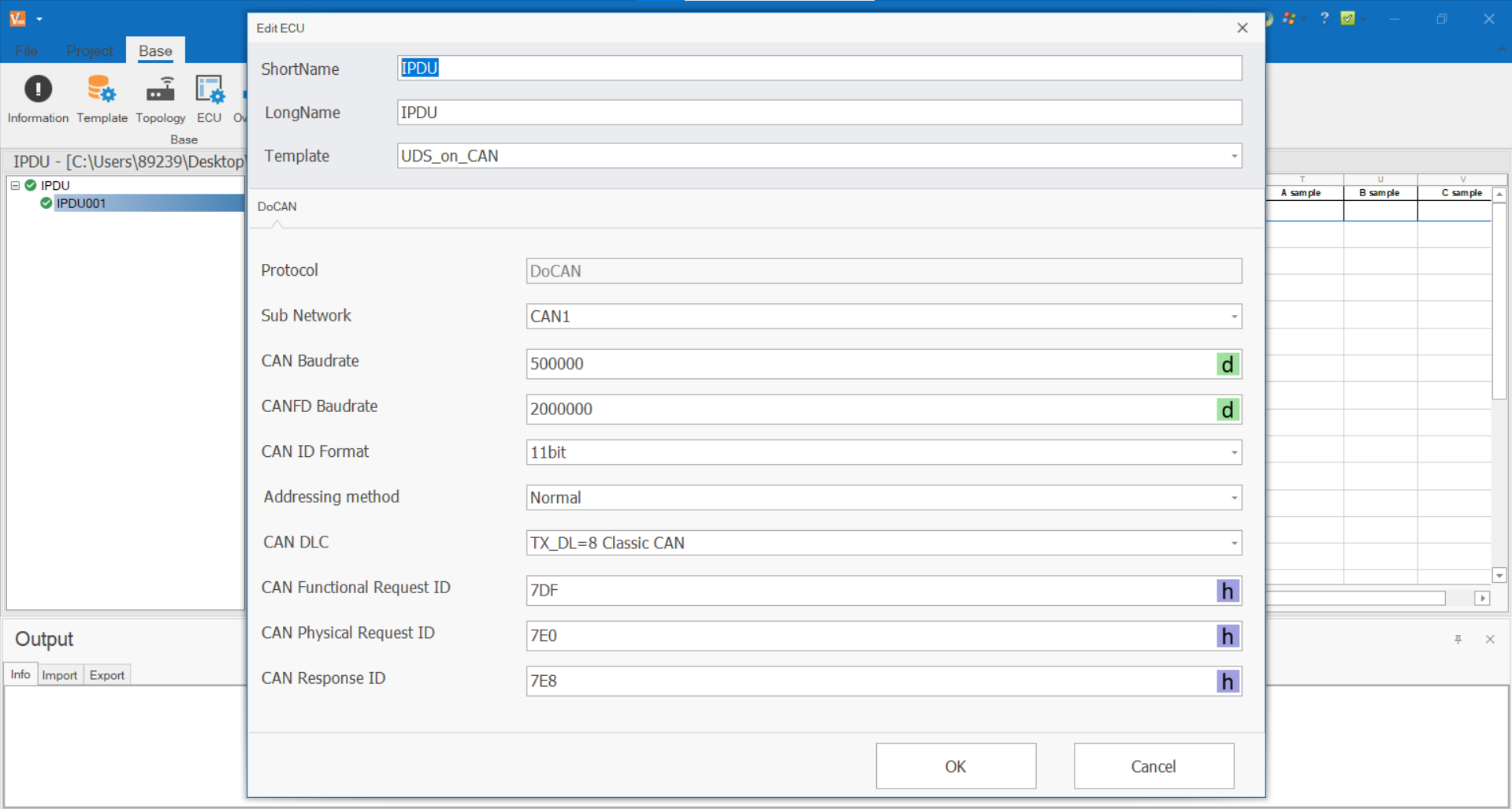

（图4 ECU配置）

2. Template模板添加，为项目导入定制的ODX模板。

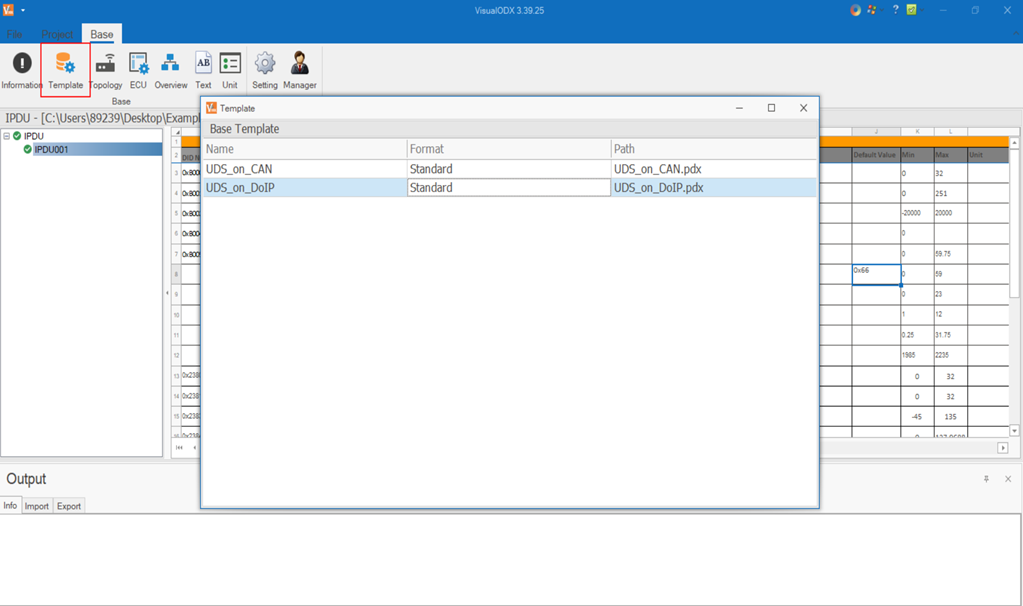

（图5 Template模板导入）

3. 导入表格：添加控制器EV信息，Link导入填写正确的Excel表格。可为控制器添加多个EV，EV数目不受限制。

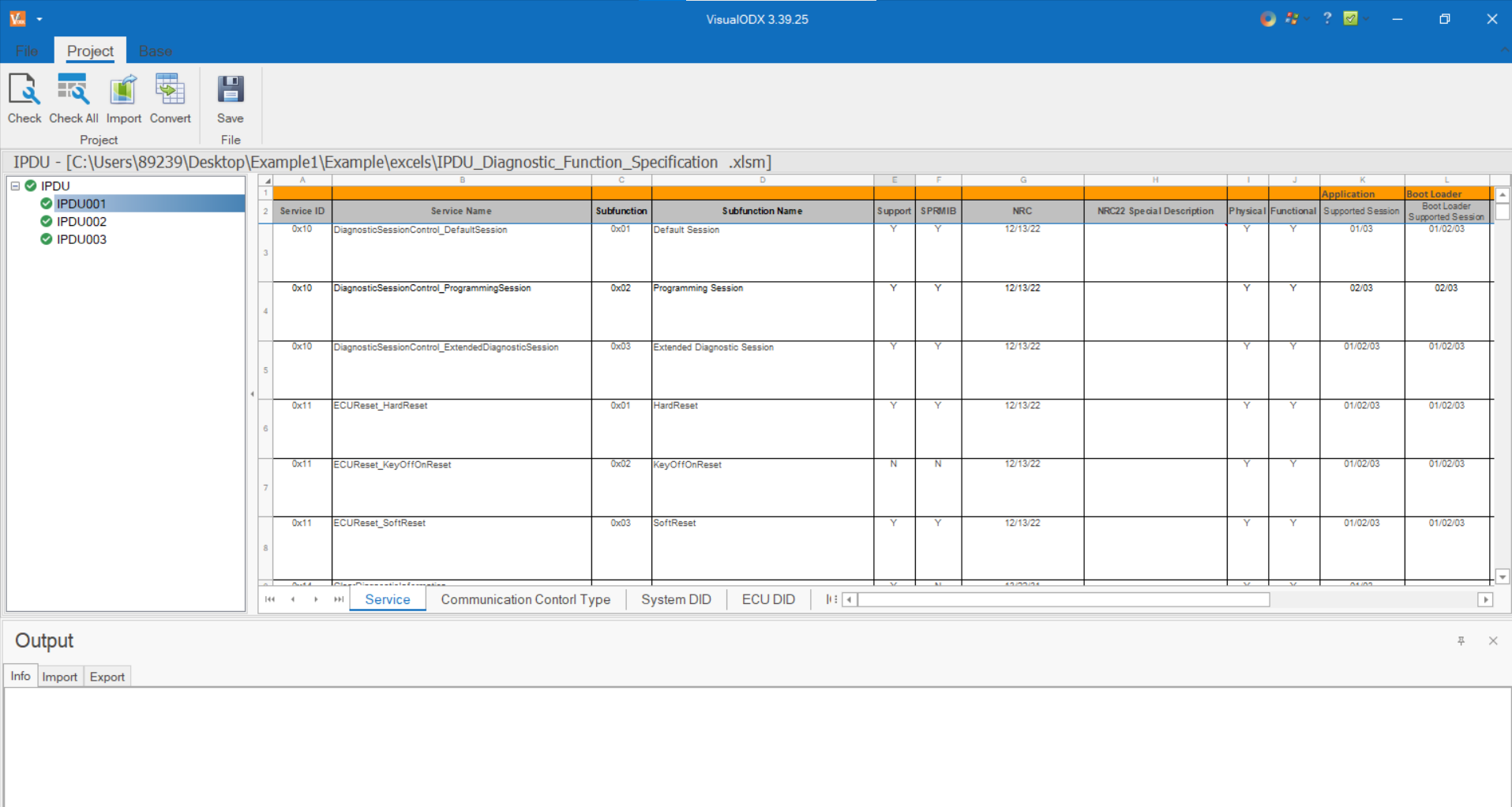

（图6 导入表格）

4. Check一致性检查，错误会在下方Output区域显示，双击还可进行错误定位。

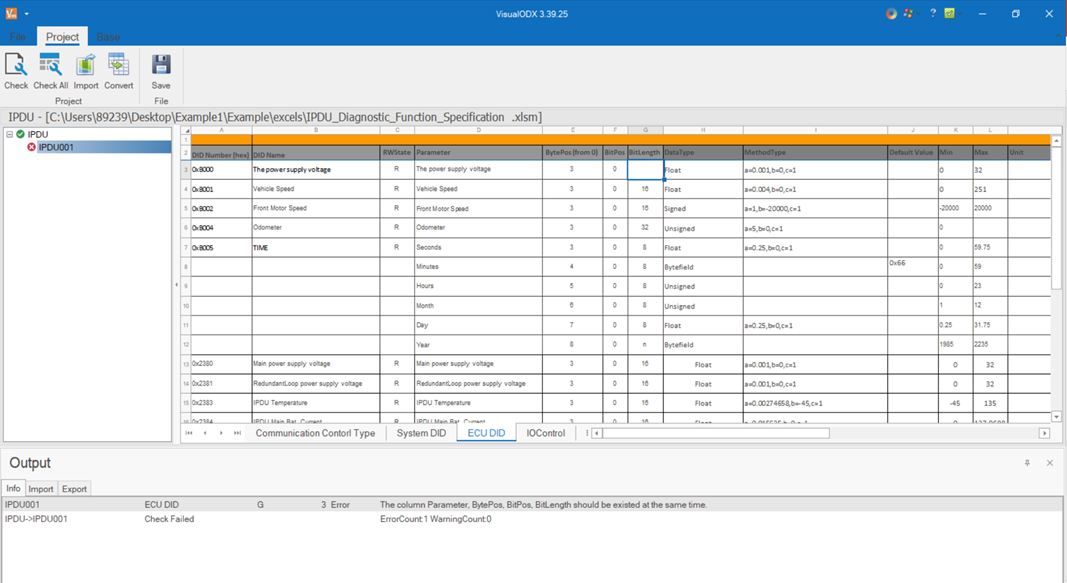

（图7 Check一致性检查）

5. 导出功能：导出ODX/PDX/CDD/DEXT/ATXML文件。不仅支持为单个控制器的单个EV或单个控制器导出文件，还支持可为项目中多个或所有控制器导出。

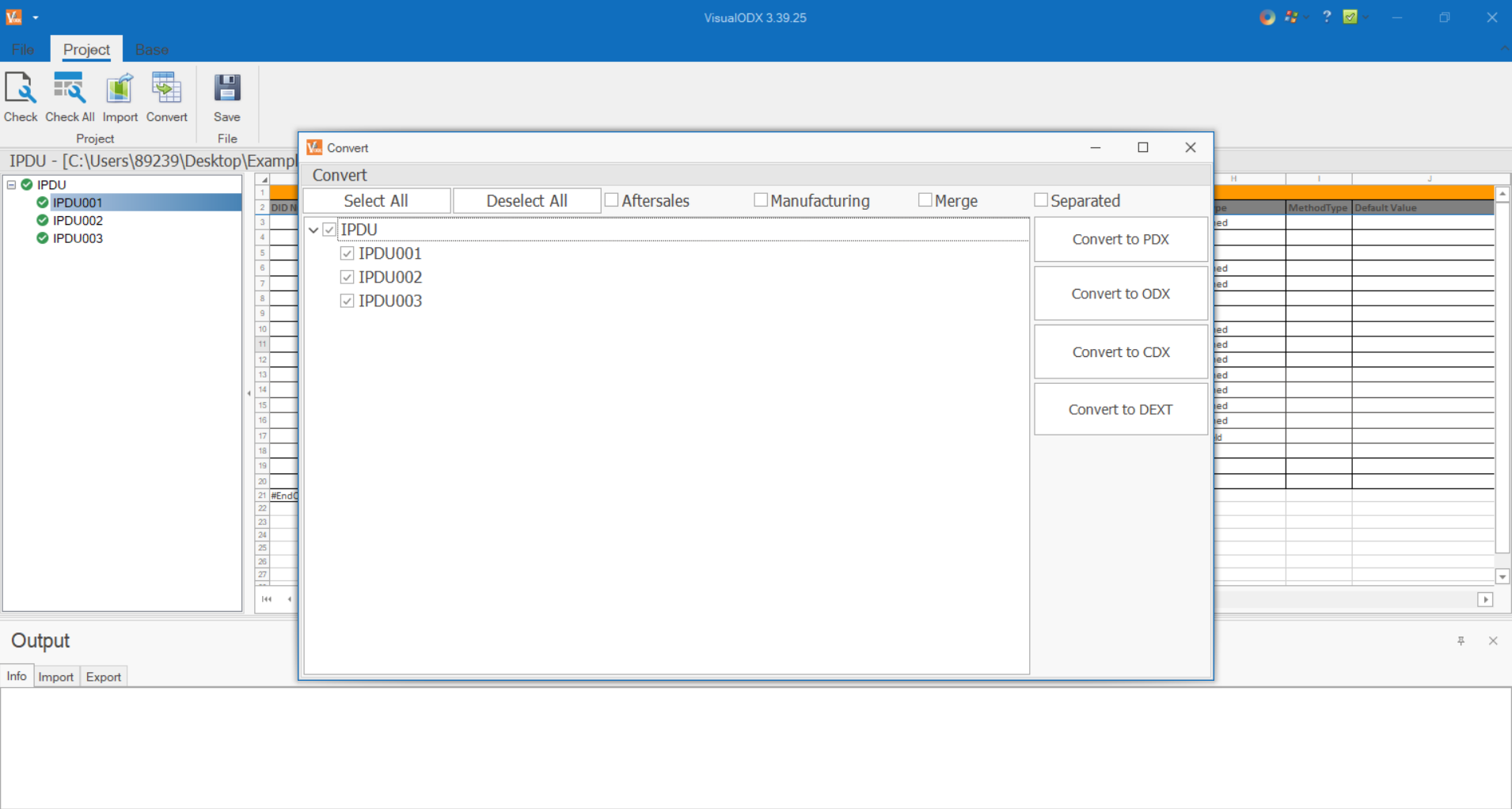

（图8 Convert导出）
