贯穿开发、生产与售后的全能诊断测试软件：Q-Tester
Q-Tester.Expert是一个基于ODX（ASAM MCD-2D/ISO 22901-1）国际标准的工程诊断仪。通过该诊断仪，可实现与ECU控制器之间的数据交互。
这一基于ODX国际标准的解决方案，其优势在于：①数据同源性，ODX数据库不仅可在开发部门内部使用，还可在加密后提供给生产和售后部门，确保整个诊断工具链的数据来源一致；②统一标准，采用国际标准的数据格式和定义，使不同部门之间的数据交互更加顺畅和标准化；③低维护成本，对于已开发的车型或平台，无需频繁更新软件，而对于一些新车和新平台的支持，通过升级ODX数据库即可实现。可见，与维护软件相比，维护ODX数据库的工作量要小很多，同时还避免了与供应商频繁交互的时间成本，并降低了软件开发的资金投入。
目前，Q-Tester功能扩展到了生产、售后，我们还对其界面和功能进行了优化，从而为用户带来更好的体验。
01
Q-Tester有两种版本可供选择
| Q-Tester.Workshop：
适合生产或售后使用，操作较为简单。
| Q-Tester.Expert：
适用于控制器的开发阶段，需具备一定的诊断开发经验。
02
Q-Tester.Expert功能模块
Q-Tester.Expert的功能包含两个部分：ECU诊断模块；整车诊断模块。
| ECU诊断功能：
• Service
• DTC
• Data Display
• Write
• Soft Key
• Flash
• Coding
• Scope
• OEM Specific
| 整车诊断功能：
• Vehicle Status
• Vehicle Coding
• Vehicle Flashing
• Bus Trace
• ECU List
• Sequence
• OBD
• OEM Specific
03

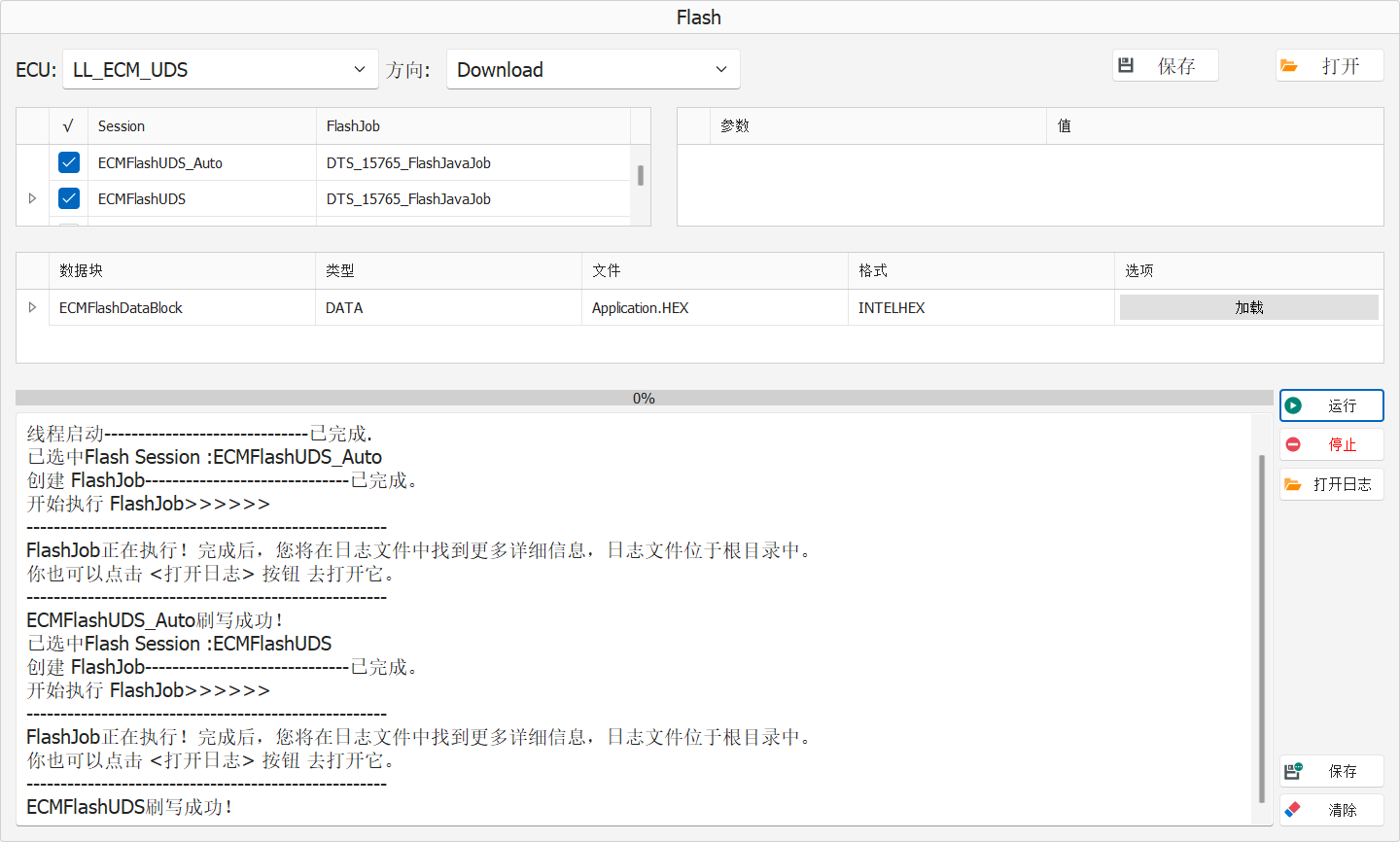

Flash模块
用于ECU刷写——通过加载刷写文件并进行相应的配置，即可进行ECU刷写。目前刷写文件支持的类型有：Hex/S19/BIN/Zip/VBF。
04

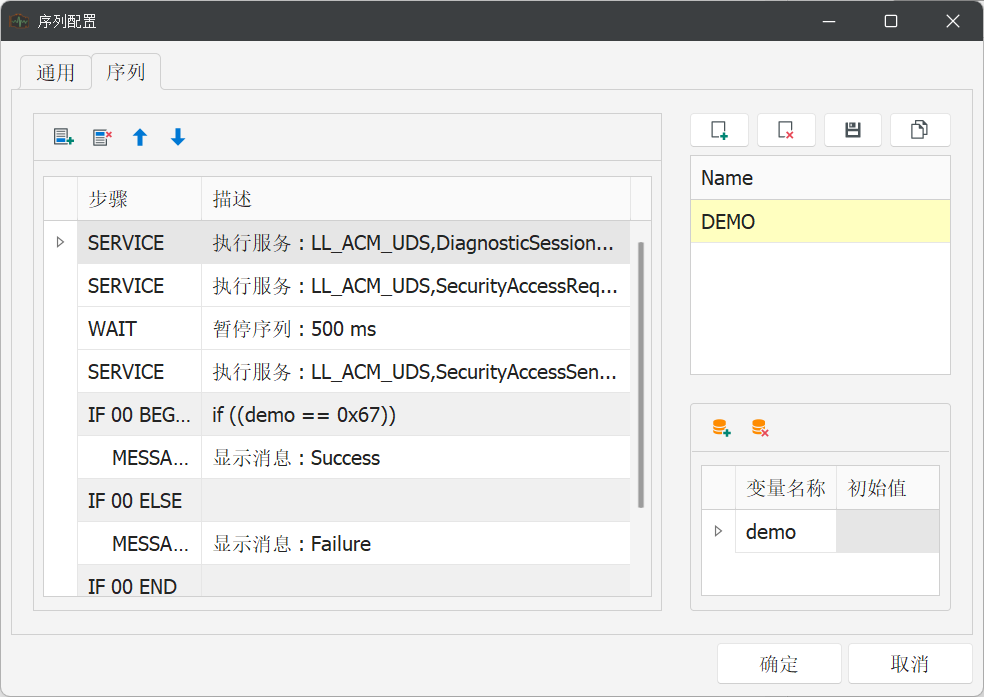

Sequence模块
Sequence控件支持QSL顺序语言，且通过添加服务或语句可自定义诊断序列。此外，它不仅能够在单个序列中执行不同ECU的不同服务，还支持加载执行符合ISO 13209标准的OTX格式文件。
05

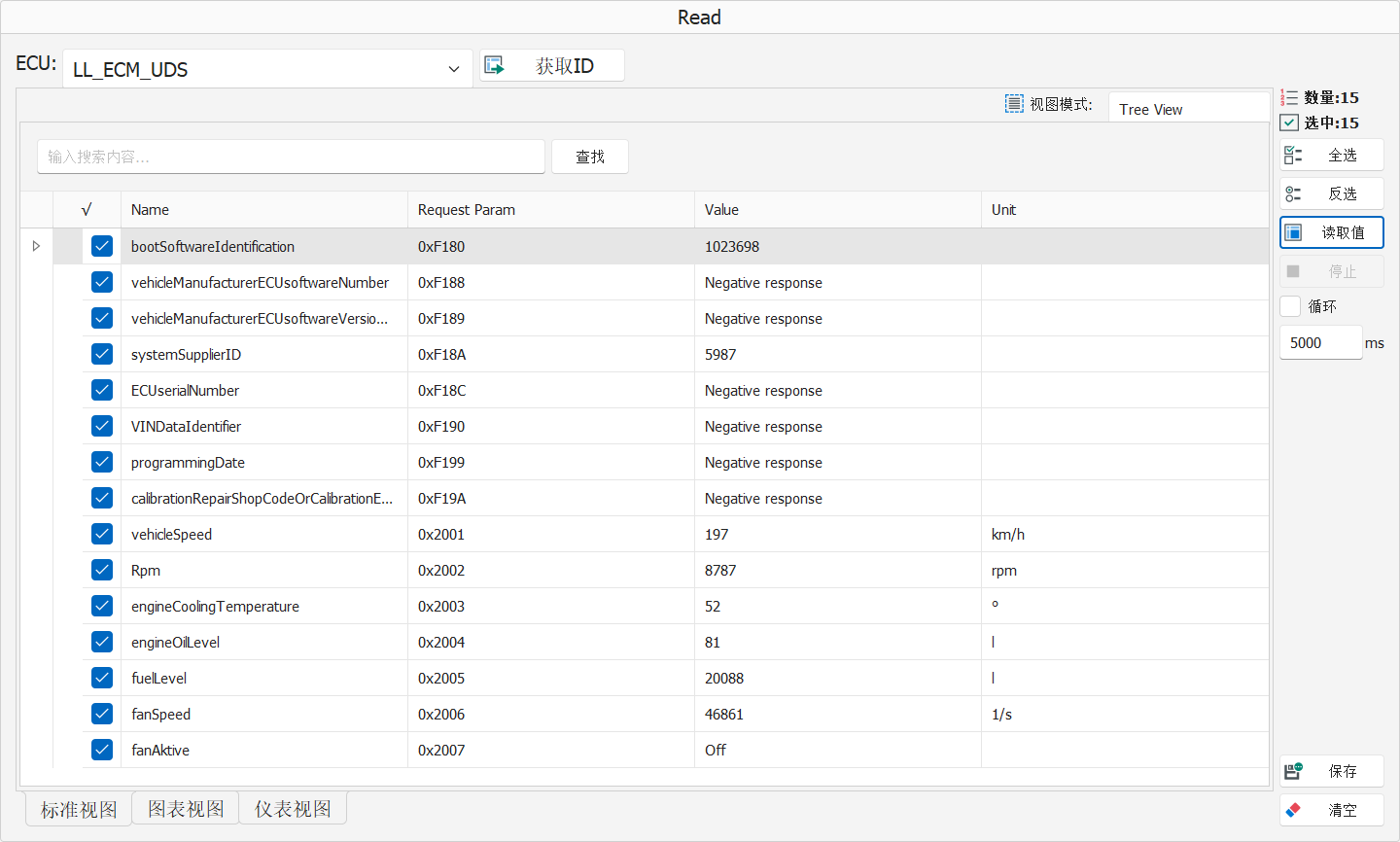

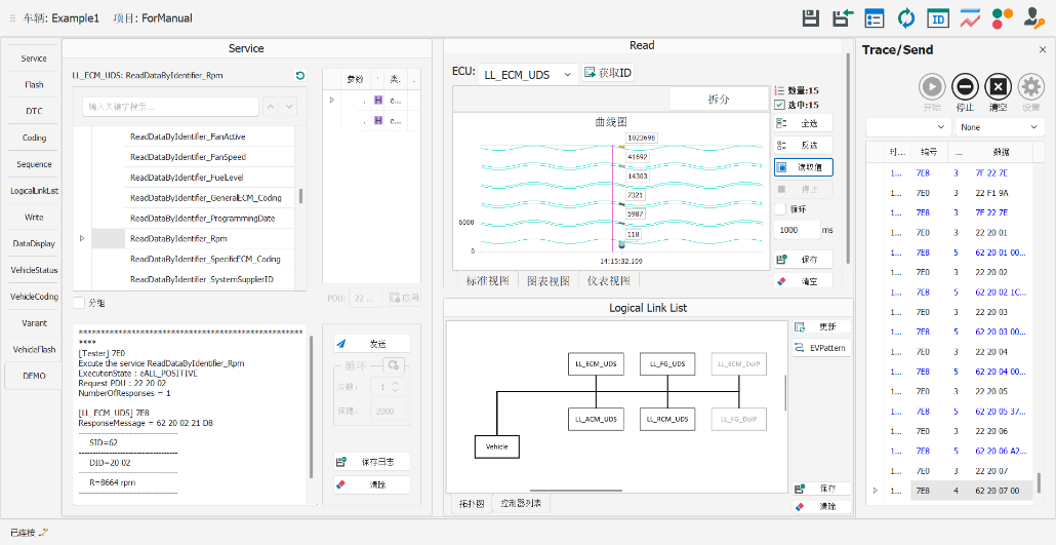

DataDisplay模块
DataDisplay控件，可读取ECU内的DID数据，并支持以图表、曲线或仪表盘等多种形式展示这些数据。它还具备循环读取功能，确保数据的实时更新。此外，通过点击“Separate”或“Merge”按钮，可分别实现数据的分组显示或合并显示。
06

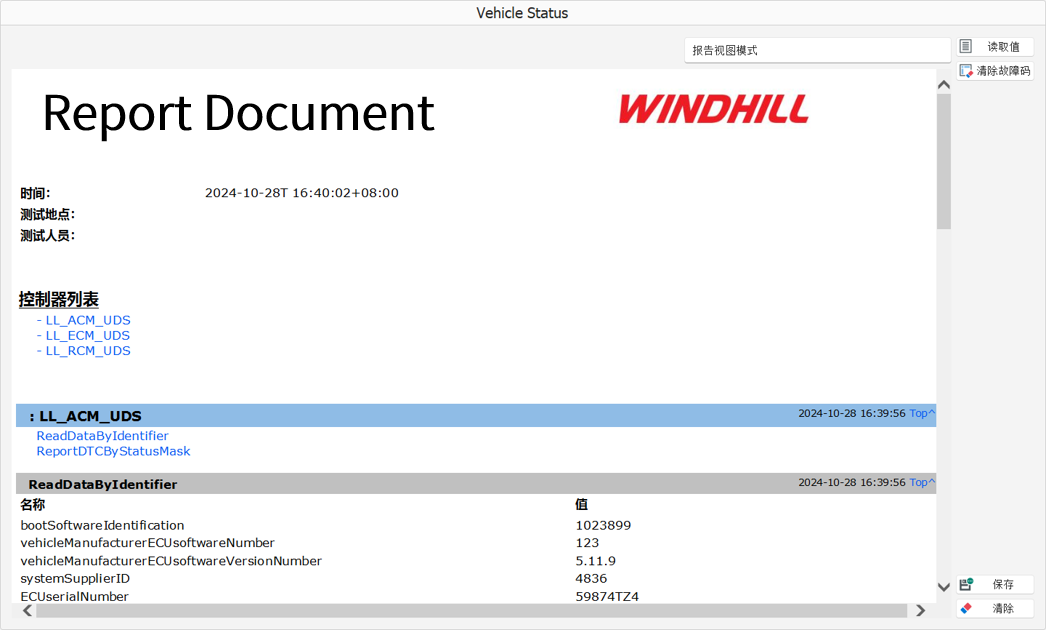

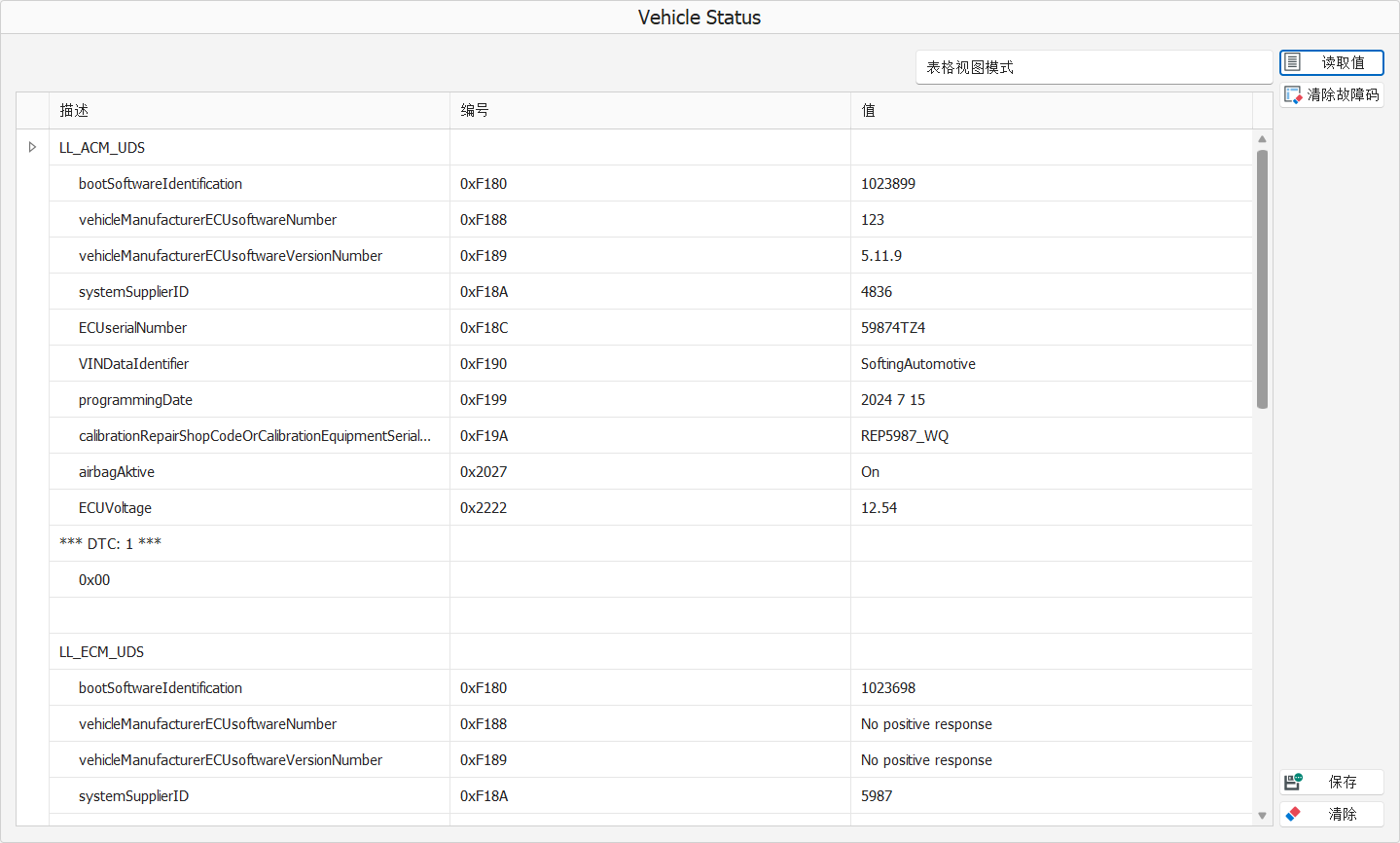

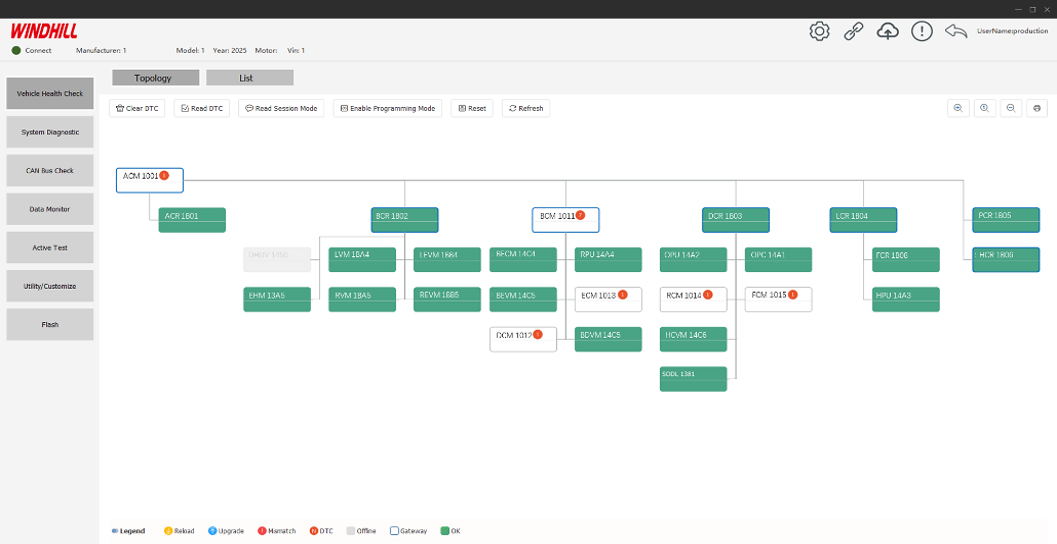

Vehicle Status模块
Vehicle Status可读取整车ECU的DID信息和DTC，并支持清除DTC。此外，它还能够生成报告，并支持将报告保存为.txt、.xml或*.html格式。
07

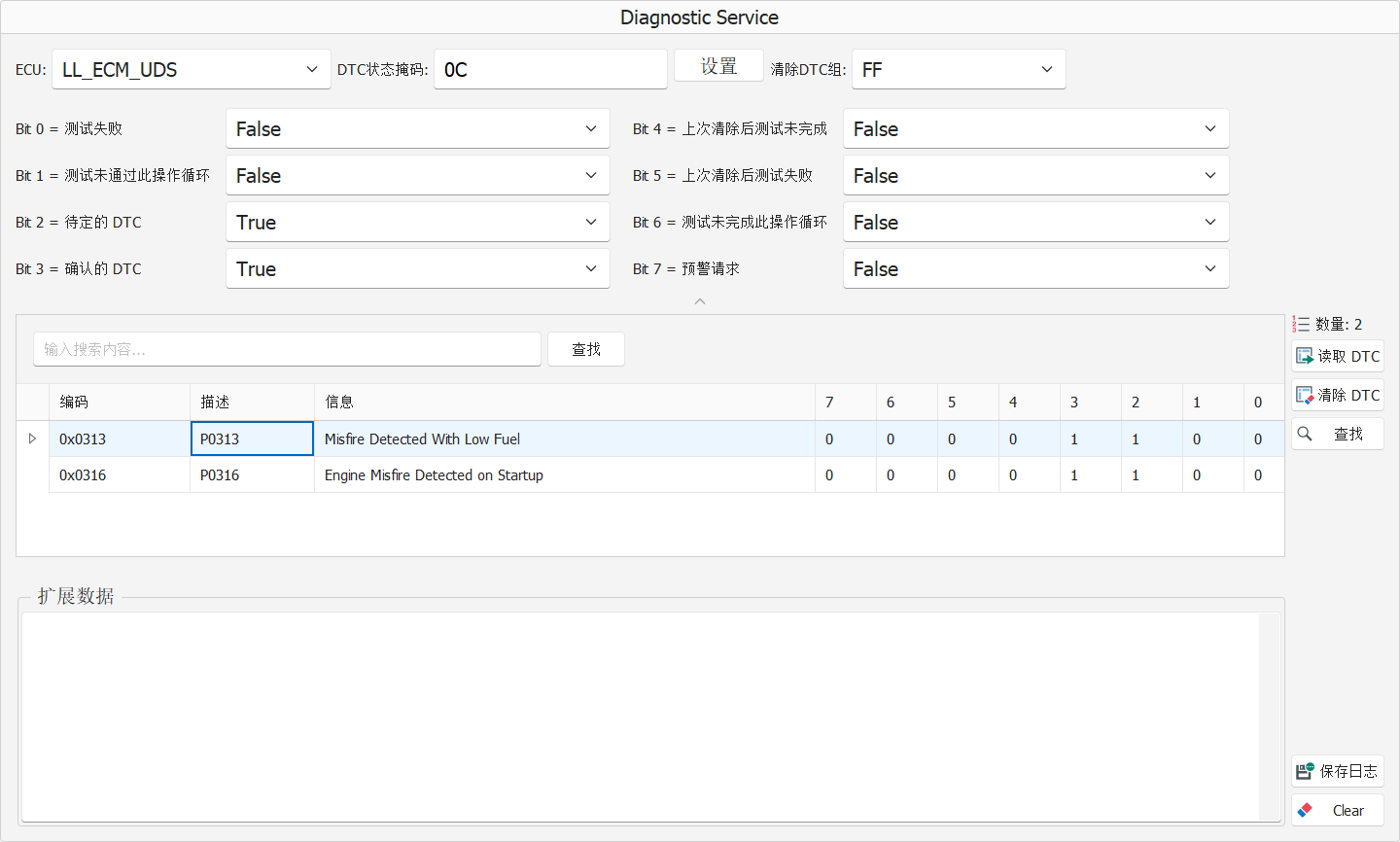

DTC模块
DTC模块可对控制器的DTC信息进行读取和清除，且通过配置还可读取DTC的扩展帧和冻结帧信息。
08

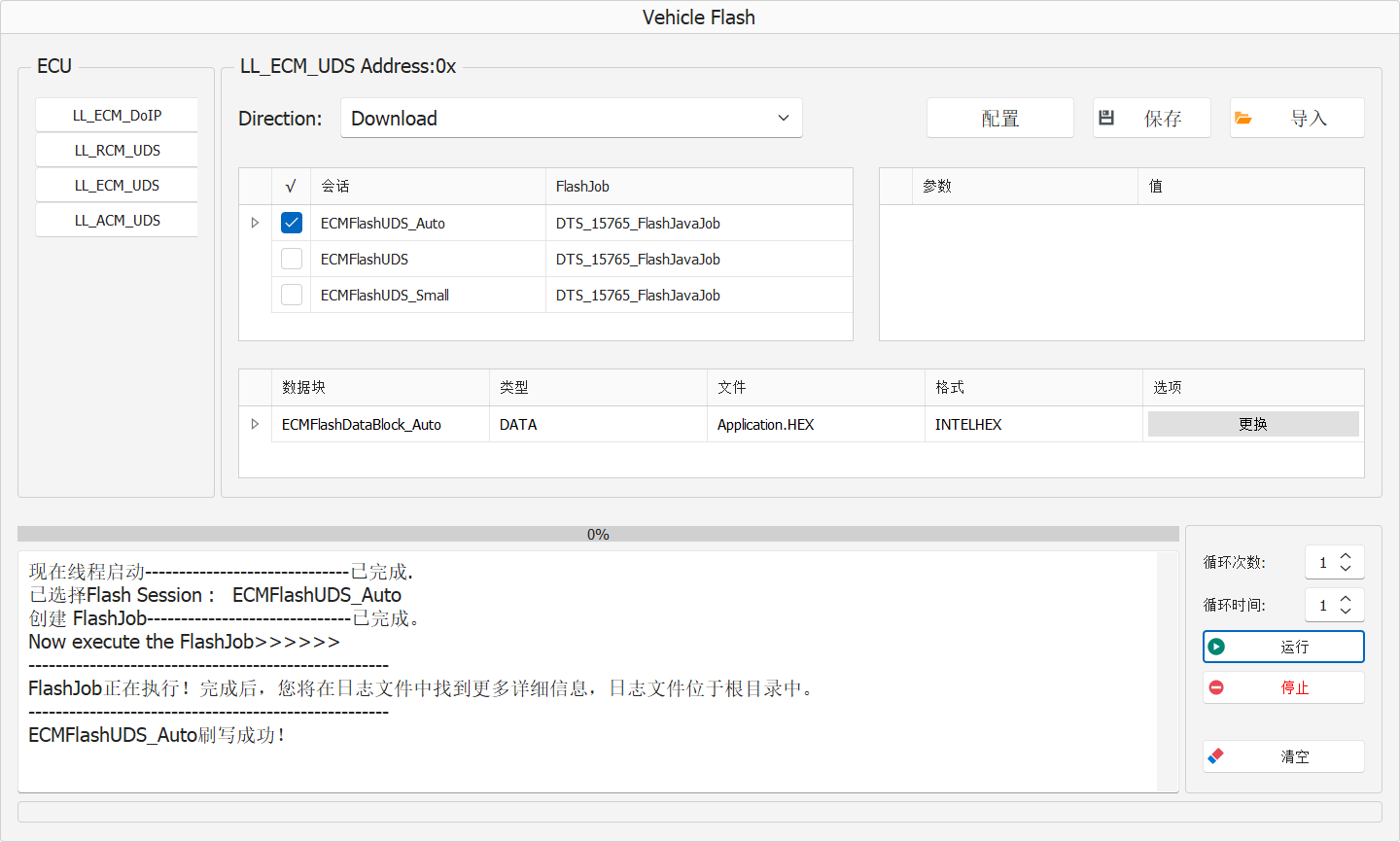

Vehicle Flash模块
Vehicle Flash模块，支持整车所有ECU的刷写。
09

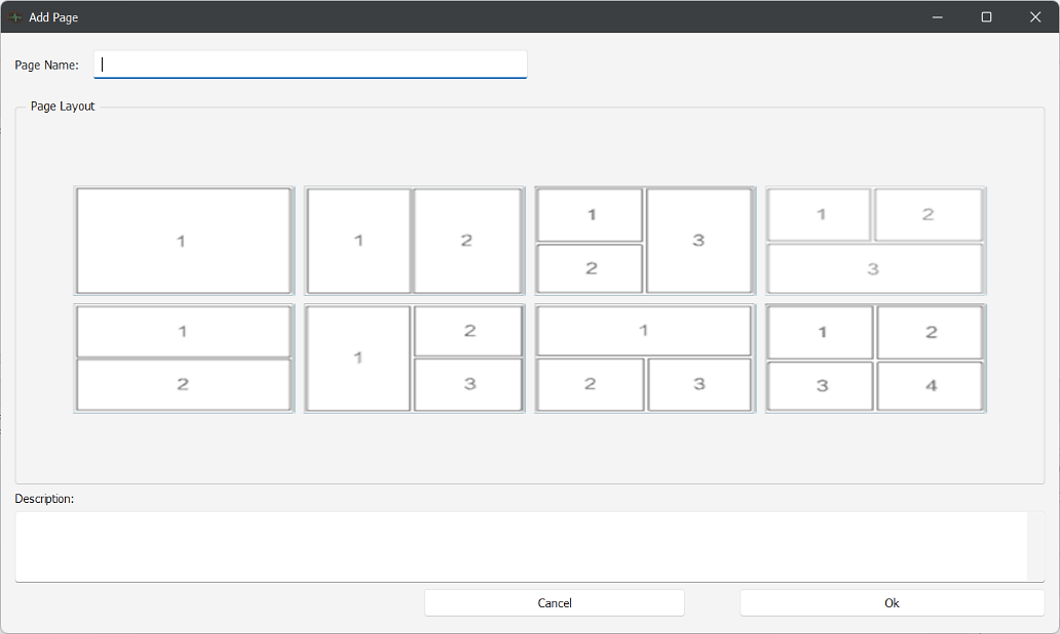

Layout布局功能
Layout布局功能，支持提供8种不同的布局结构供用户在配置时选择，且每一个Layout界面都可添加一个插件。
10

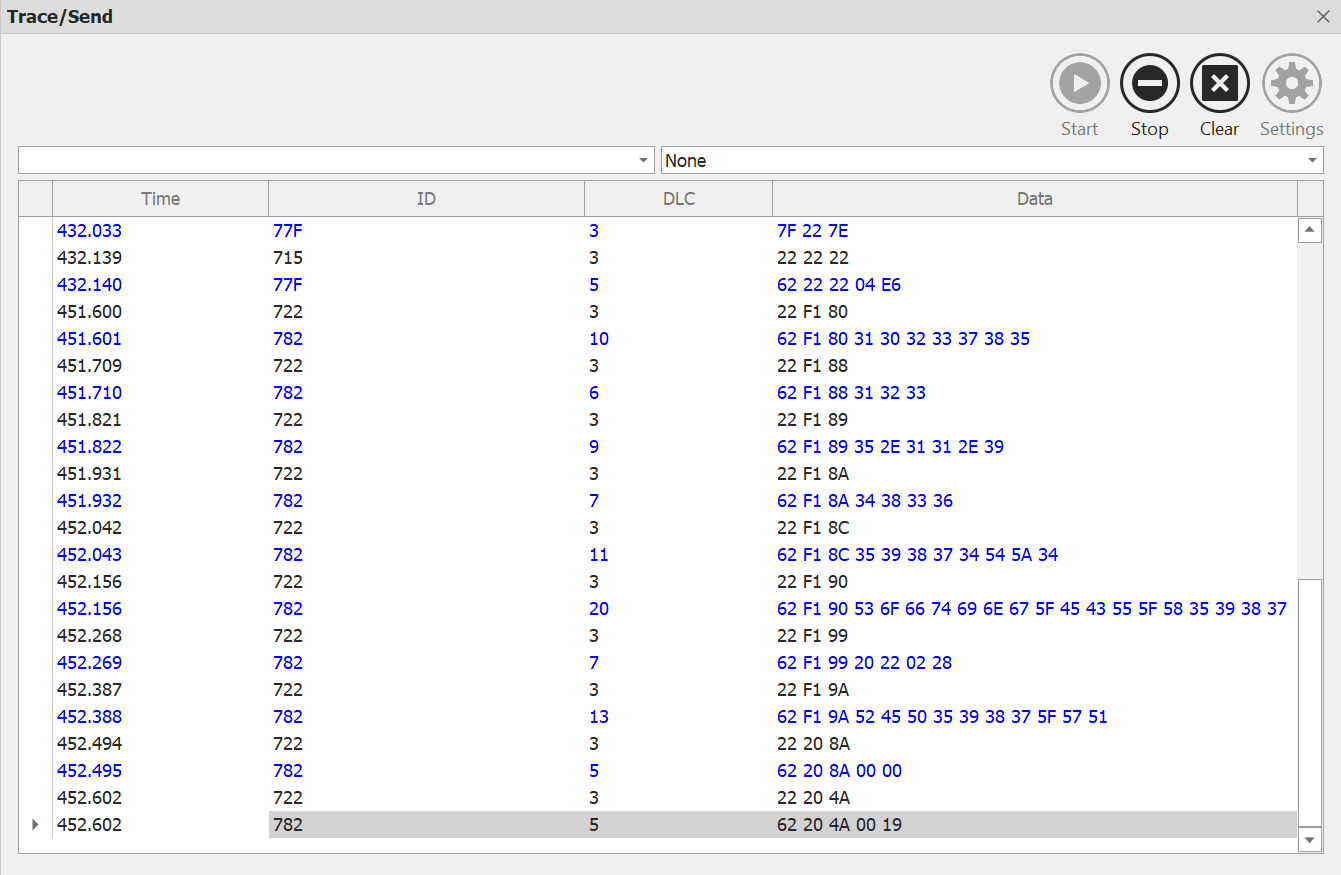

Bus Trace功能
Bus Trace可显示实时的诊断报文，并支持保存Trace，还提供了报文过滤功能。
11

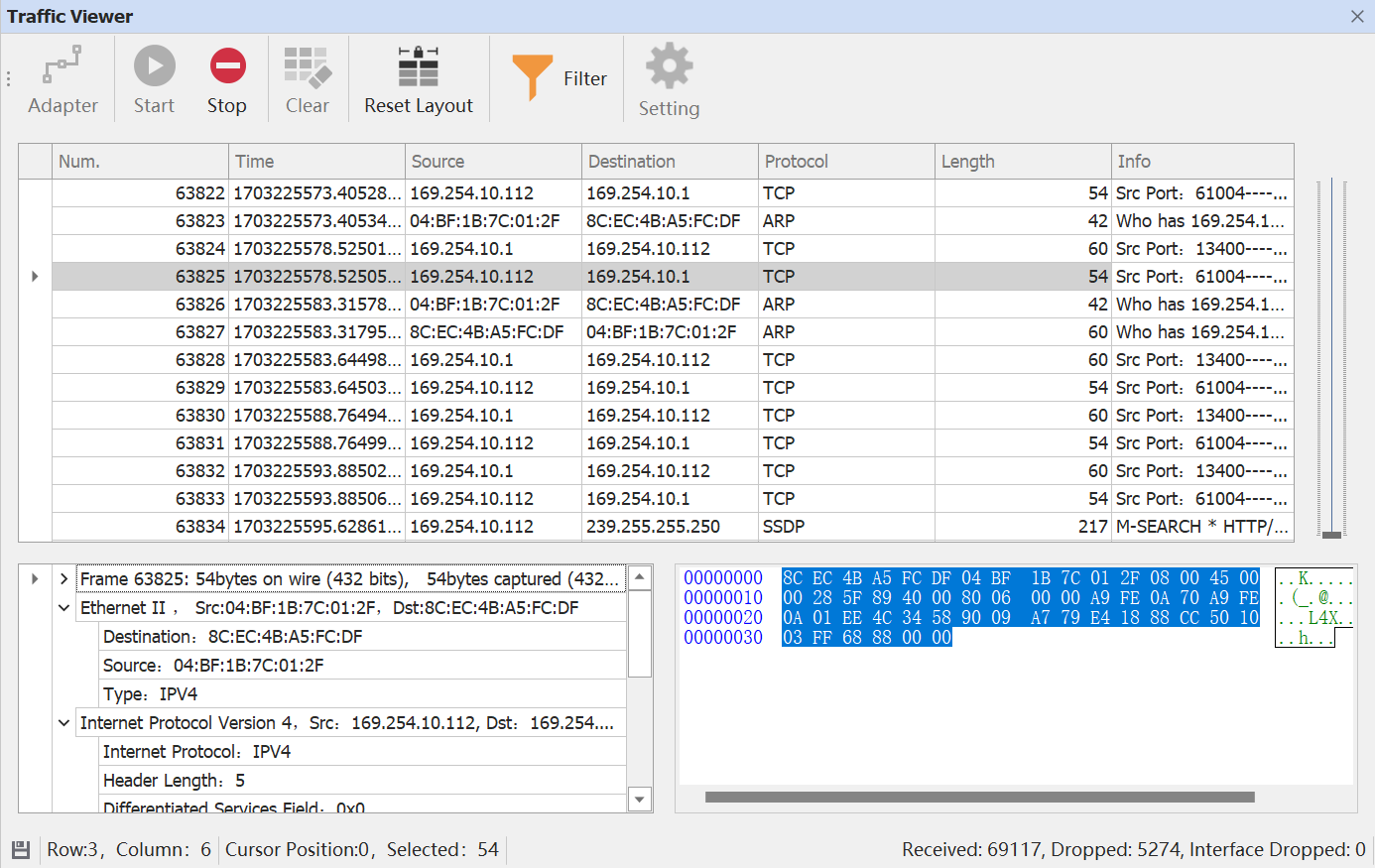

DoIP Traffic Viewer功能
Traffic Viewer，支持DoIP报文的实时监控和过滤，可让用户清晰地查看时间、地址、长度、协议等信息。此外，它还支持调整显示格式，以便用户更好地查看和分析数据。
12
过程数据存储SnapShot功能
点击右上角的“保存”按钮可将填写和执行的信息以xml文件格式保存下来，并存储在SnapShotData文件夹里；点击“打开”按钮，可加载并使用之前保存过的数据信息。
13

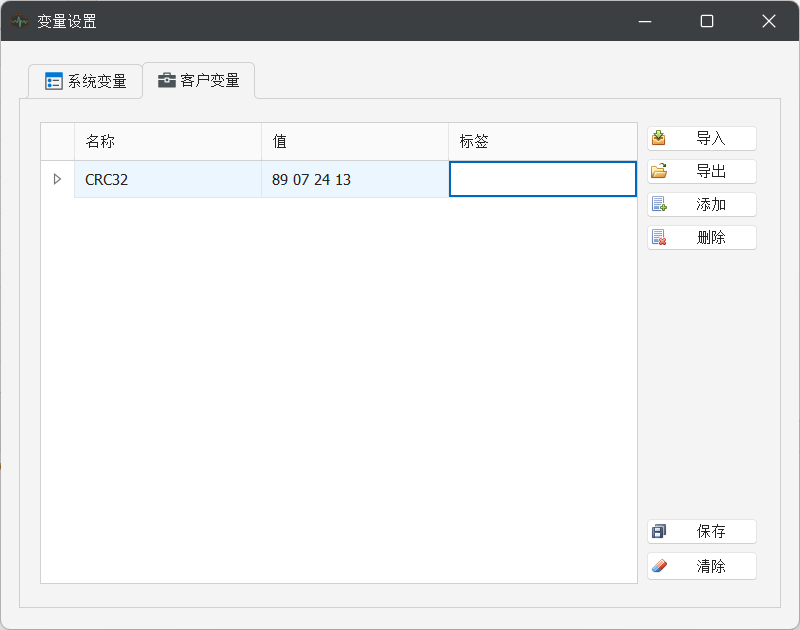

全局变量功能
常用的配置参数可通过变量配置功能进行设置和保存，且保存的数据还可通过excel格式导出。此外，导出的Excel表格可重新导入到变量配置界面中，便于反复利用，从而提升测试效率。
14
TCP自动重连功能

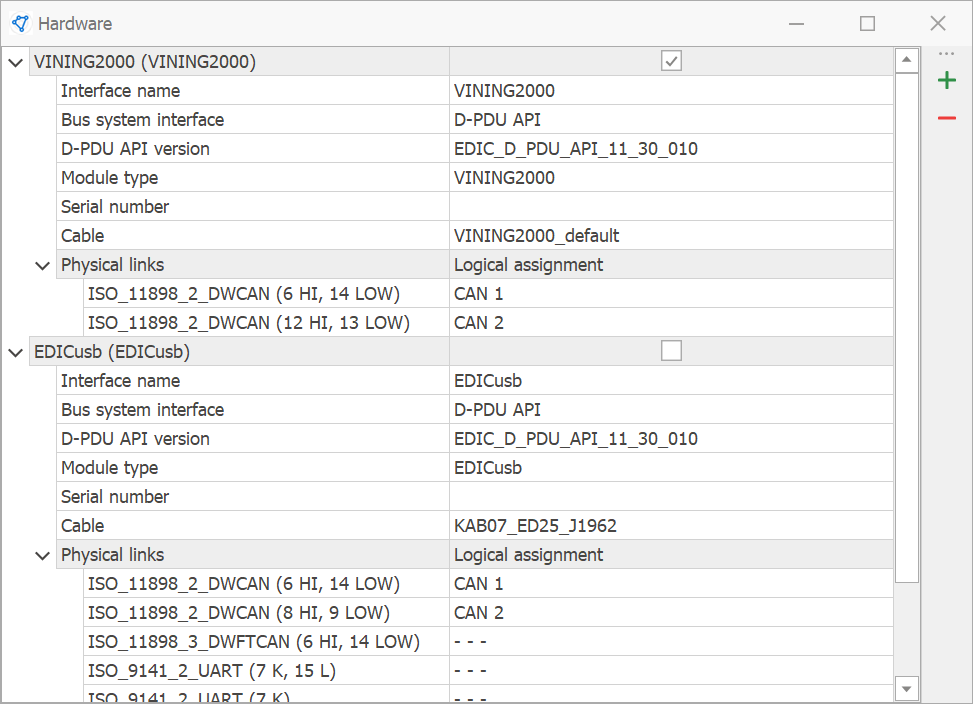

当支持DoIP功能的ECU进入Boot模式时，TCP有时会断开连接，这通常需要重启控制器并通过诊断仪来重新建立通讯。而使用D-PDU API，则可实现自动重连，无需手动配置Vehicle ID Request和Delay控件，从而简化了操作流程并提升了用户体验。
15

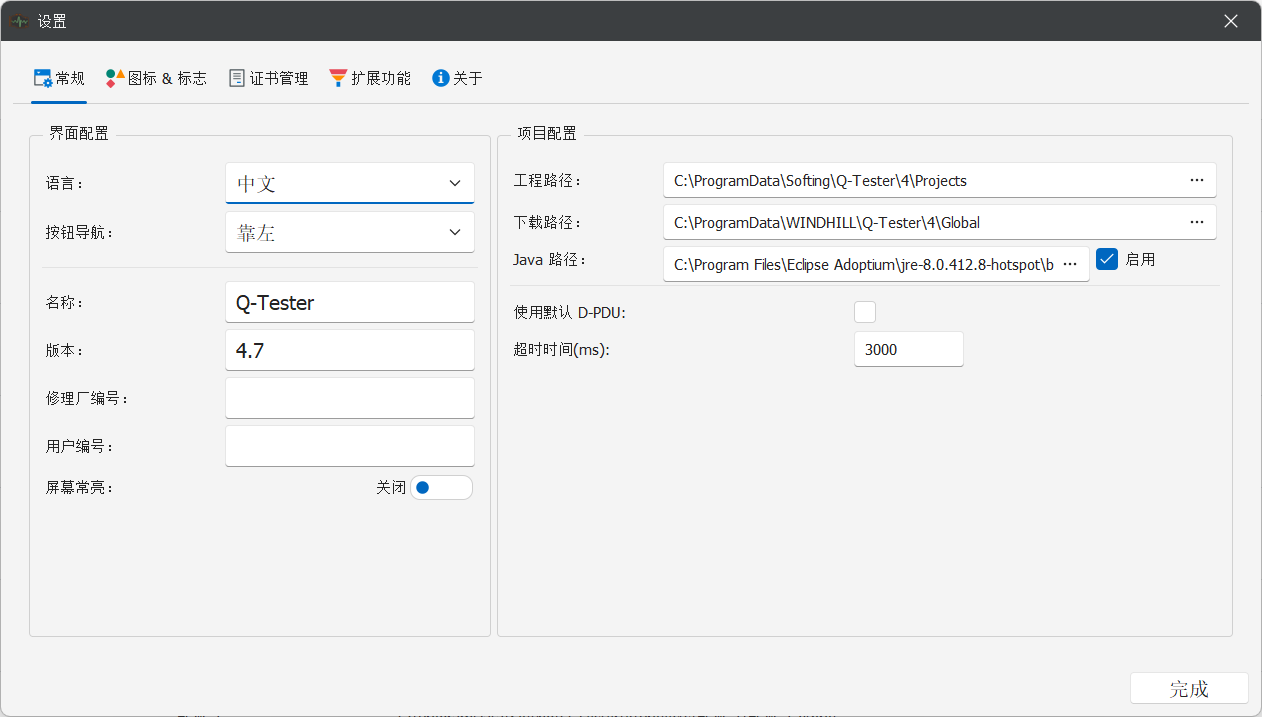

定制诊断界面
用户可根据需求自定义语言、皮肤、图标等界面元素，并支持自定义工程路径，从而获得更加个性化的使用体验。
