新品发布 | 用于诊断开发的多通道MC800车辆通信卡
MC800是WINDHILL产品家族中一个强大的车辆诊断VCI。它可通过USB连接至上位机，并支持CAN/CAN FD和DoIP通讯协议。MC800特别适用于开发测试、制造和售后服务等面向未来的应用场景。
应用场景

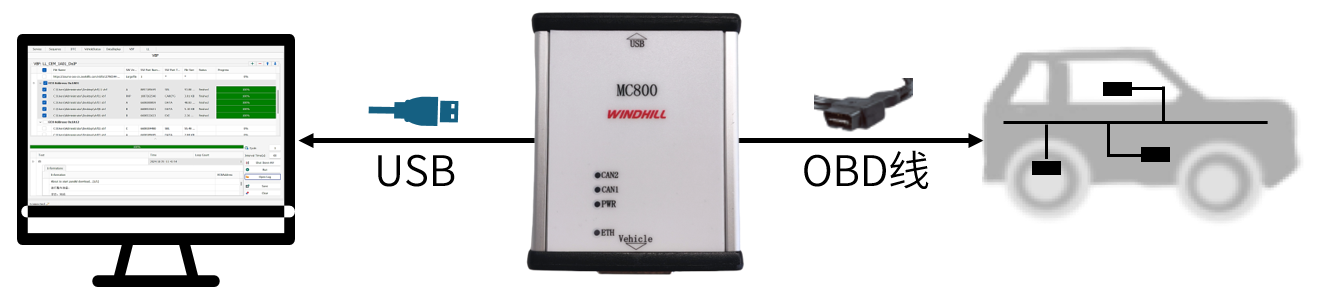

下图展示了通过车辆通信卡进行诊断测试的系统框图。其中，PC通过USB线连接到MC800，再通过DB25-OBD线连接到车辆，实现与车辆的通信，进而通过PC端的诊断软件发送诊断指令，进行诊断测试。
产品优势
• 3个独立通道：2xCAN，1xEthernet；
• 设计紧凑，诊断功能集成度高；
• PC端供电；
• 在接口及协议处理上具有可靠的时间数据预处理能力；
• 并行通道的智能数据缓冲；

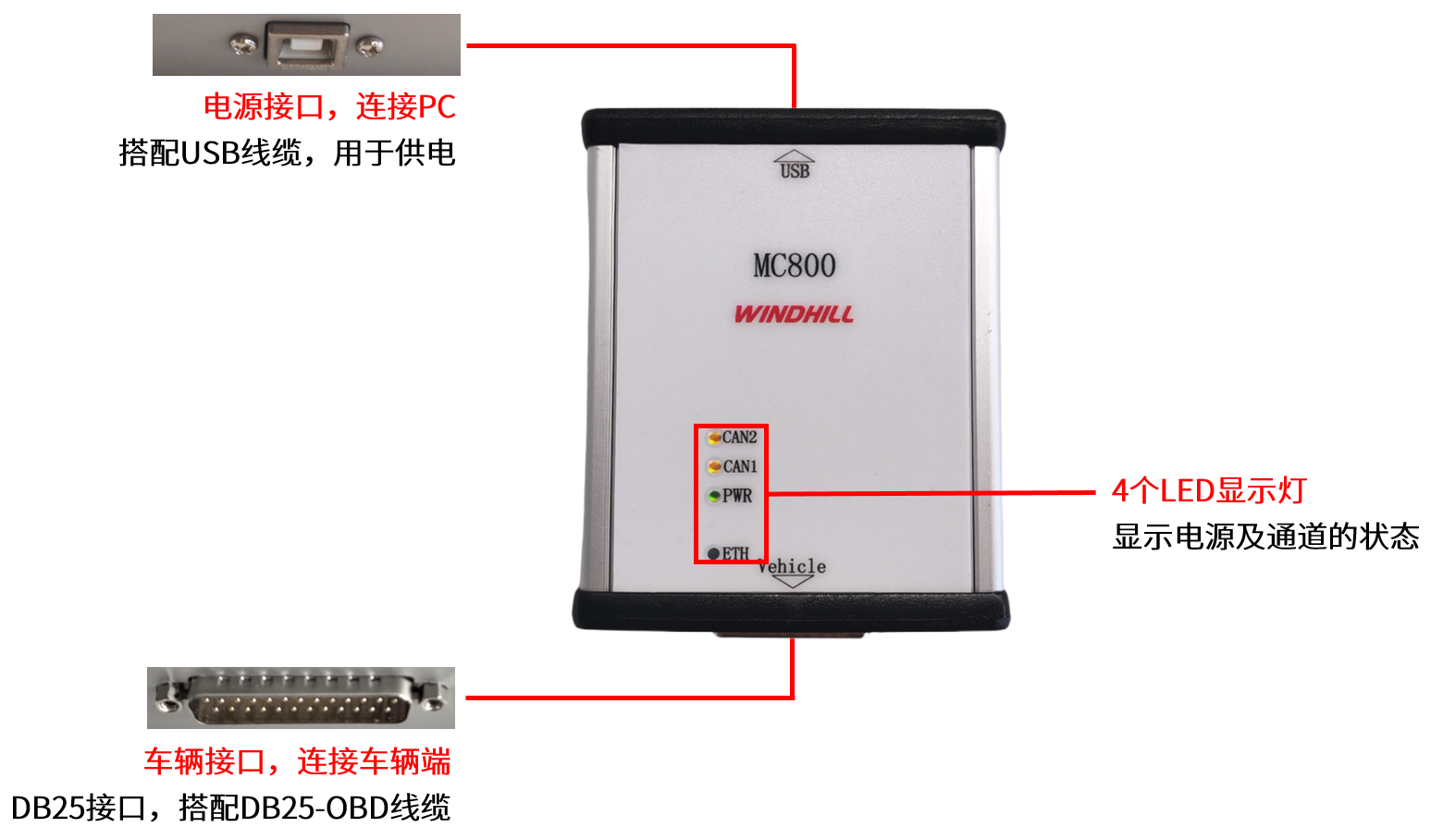

• 通过4个LED显示状态；
• 电隔离。
产品参数
• 3x独立通道：2xCAN，1xEthernet；
• 车辆接口：1xDB25 pin；
• 1xUSB线用于连接电脑、供电；
• 产品规格：120x103x31mm；
• 供电电压：5V；
• 工作温度：-40~85℃。
