强大的多格式网络数据库文件转换与编辑工具：VisualXML

对于DBC、ARXML……文件的编辑、修改等繁琐操作，WINDHILL风丘科技开发的总线设计工具——VisualXML，可轻松解决这一问题，提升工作效率。

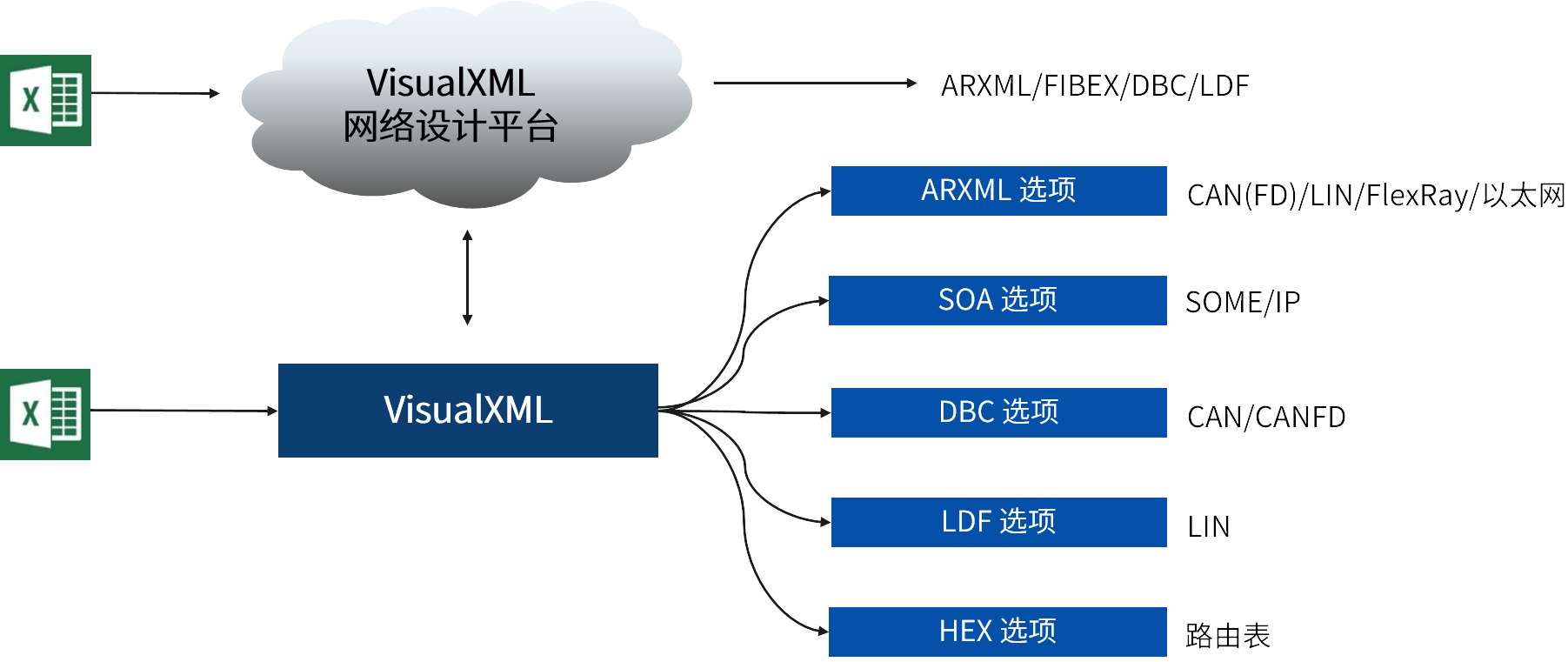

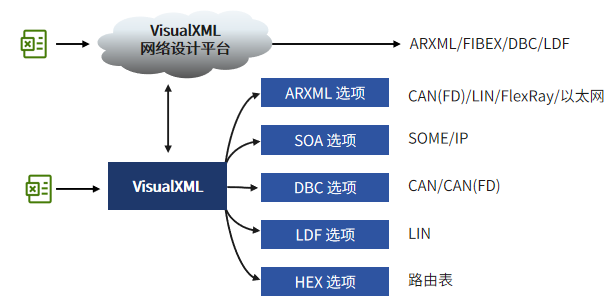

VisualXML是一个强大且基于Excel表格生成多种网络数据库文件的转换工具，能够一键式轻松转换DBC、LDF、ARXML等多种文件格式，支持CAN/CANFD、LIN、以太网等总线标准，并具有配置、导入、检查、转换四大功能。

DBC（DataBase CAN）文件是由Vector公司创建并推广的一种文件格式，其本质是一种文本文件，是CAN（Controller Area Network）总线诊断工具中用于定义CAN总线通信协议的文件。DBC文件的内容包含了CAN通信的报文信息、信号信息、ID、数据长度、周期等。在CAN通信开发测试阶段，其可帮助开发人员和相关的测试人员更好地进行CAN通信协议的开发、测试、诊断和分析。

以下是DBC文件中的一些重要信息：

1、网络节点：定义总线网络中涉及到的所有节点及其ID等信息。

2、报文帧：定义CAN消息，每个消息都有一个唯一的标识符（ID）和优先级。

3、报文信号：在消息中定义的特定数据字段。每个信号都有名称、起始位、长度、数据类型、缩放因子、偏移量等属性。

4、注释：用于解释某些字段或数据结构，以便于相关开发人员理解。

5、属性：定义了某个对象类型的属性。

6、数值表：定义某条报文下某个信号的有效值分别用什么符号表示。

• 网络设计；

• 总线分析与测试；

• ECU控制器开发。

| 软件优势：

• 简洁的操作界面，便于初学者快速上手使用；

• 标准的Excel填写模板，便于用户快速实现表格的创建；

• 可根据ECU节点拆分数据，便于使用者分析和使用该工具；

• 自动校验检查机制，保证数据的完整性和有效性；

• 一键导出多种数据格式DBC/LDF/ARXML；

• 许可证支持多种选择：加密狗即插即用方便快捷，浮动版许可证绑定电脑，可靠稳定；

• 可半定制化的软件工具，支持用户自定义Excel表格，以及特定功能扩展。

| 功能介绍：

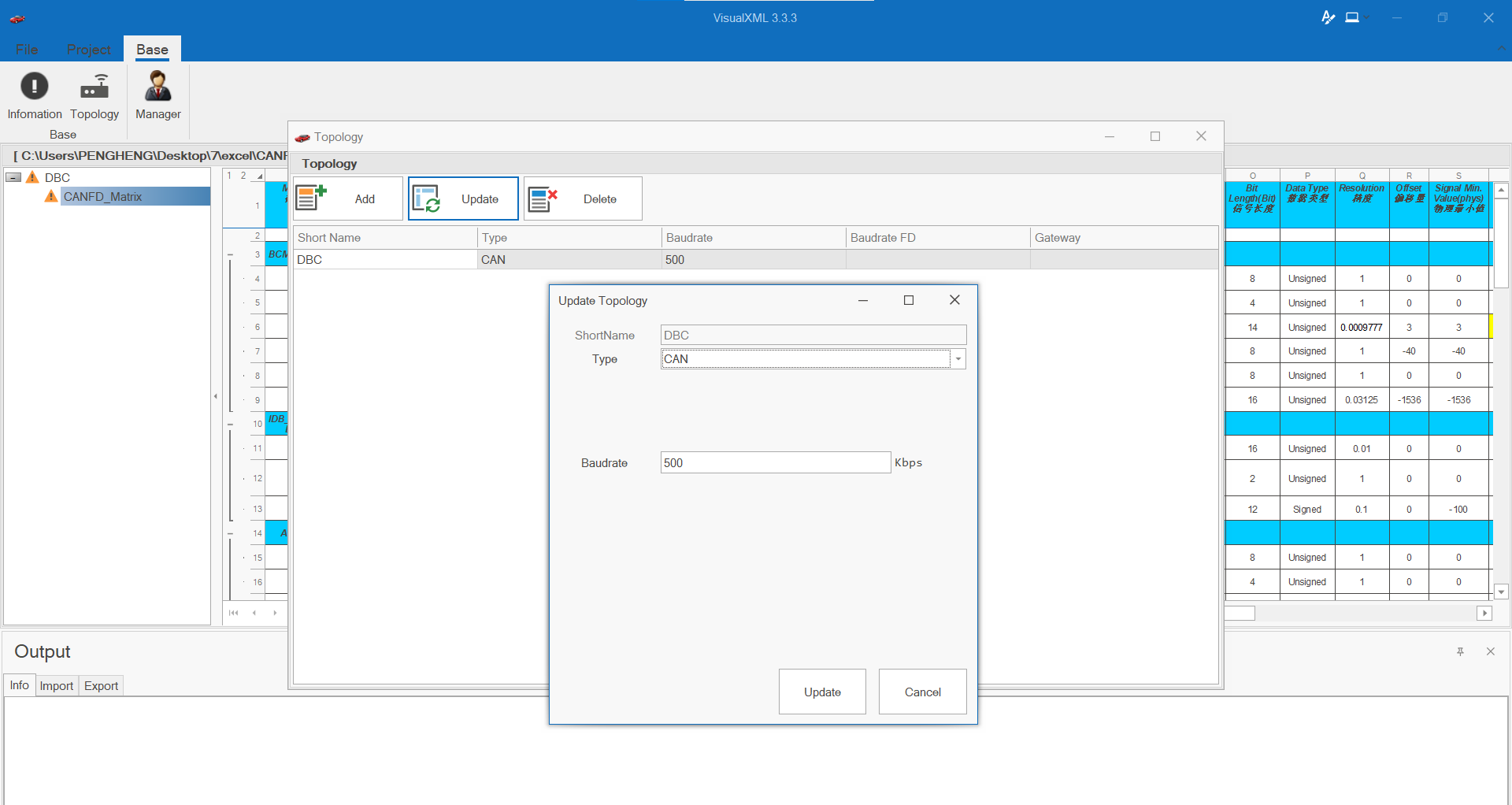

1. 创建添加拓扑信息：可设置导出文件名称，选择文件类型，设置相关参数。

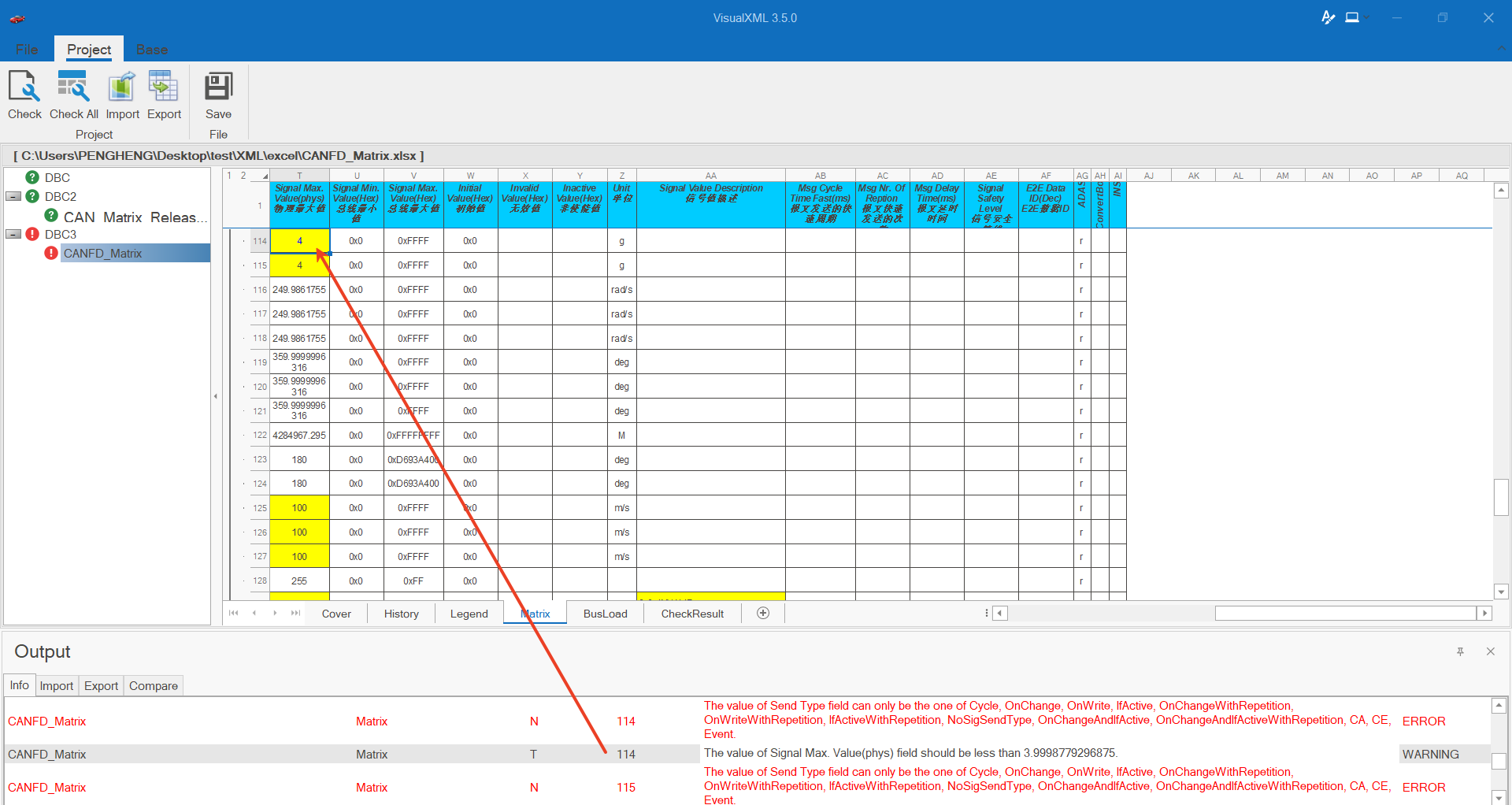

2. Template模板添加：为项目导入定制的excel模板，可一键校验数据问题，并显示在output窗口，且双击错误提示还可直接定位至错误位置。

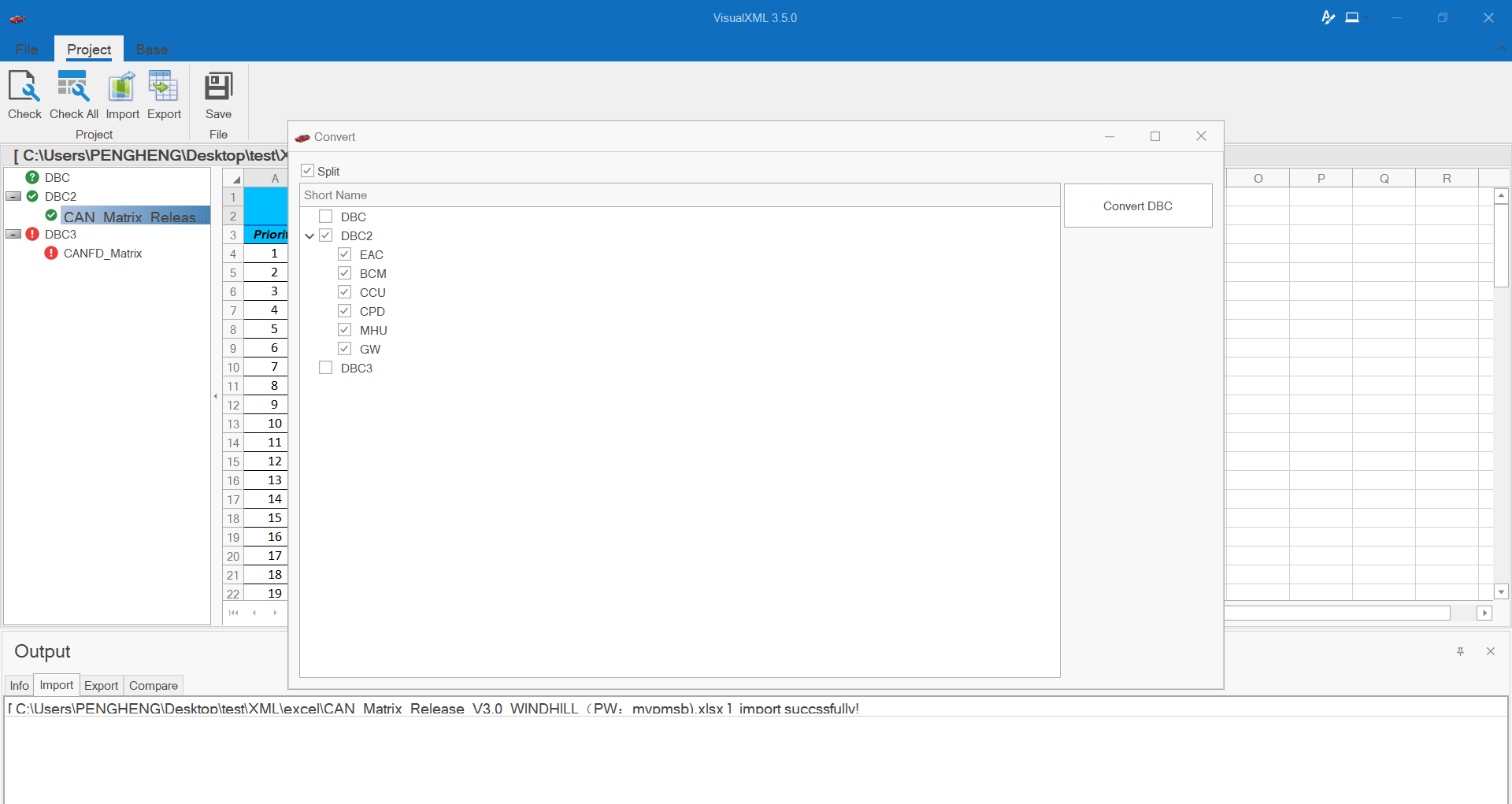

3. 导出文件：导出文件功能支持选择对应的模板，并提供多种文件格式选项。此外，该功能还具备split拆分功能，可将Excel总表按节点拆分为多个DBC文件。用户既可以一次性导出完整的DBC文件，也可根据节点数量进行拆分导出。

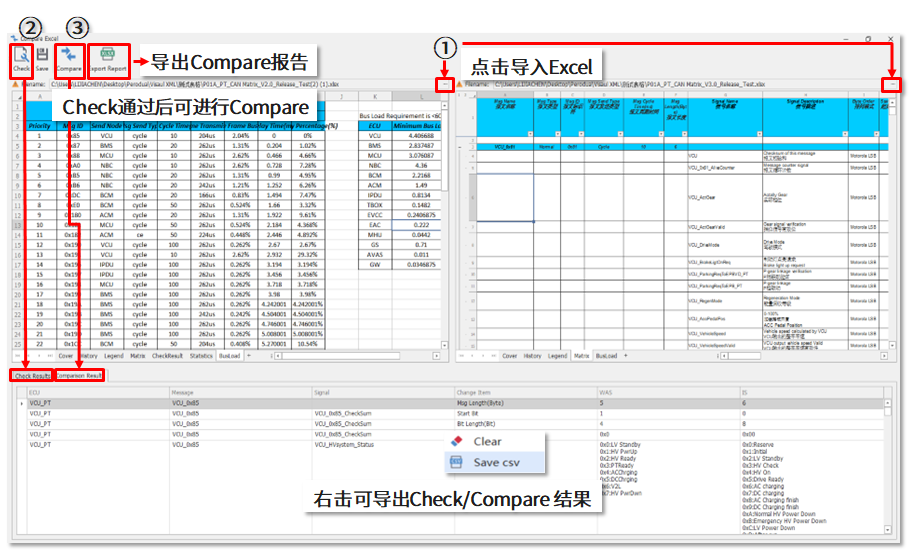

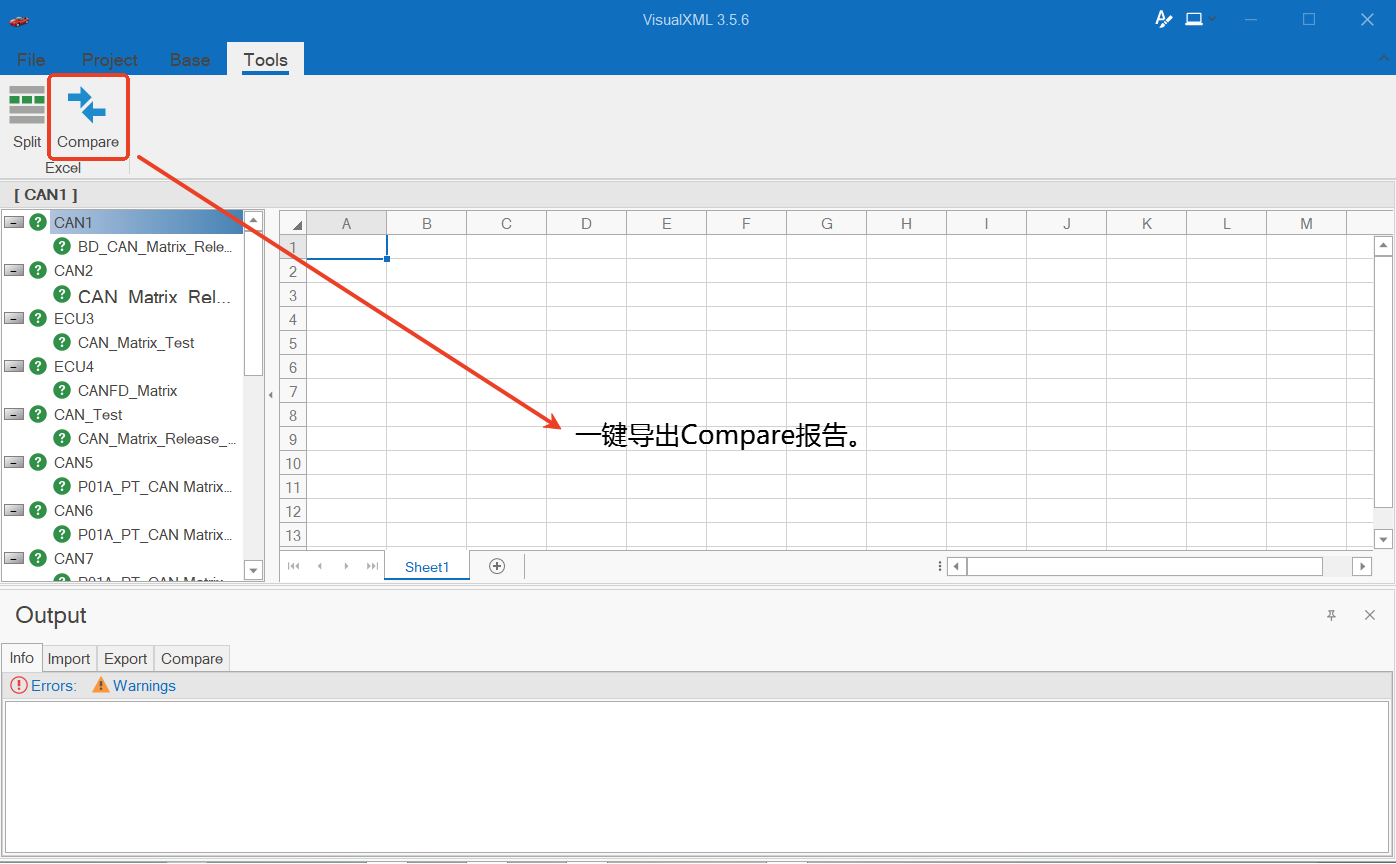

4. Compare功能：通过导入对比文件，VisualXML能够快速比较两个不同版本的数据库文件，识别并显示其中的内容差异。比较结果将在下方的Output窗口中清晰呈现，并可一键导出Compare报告。

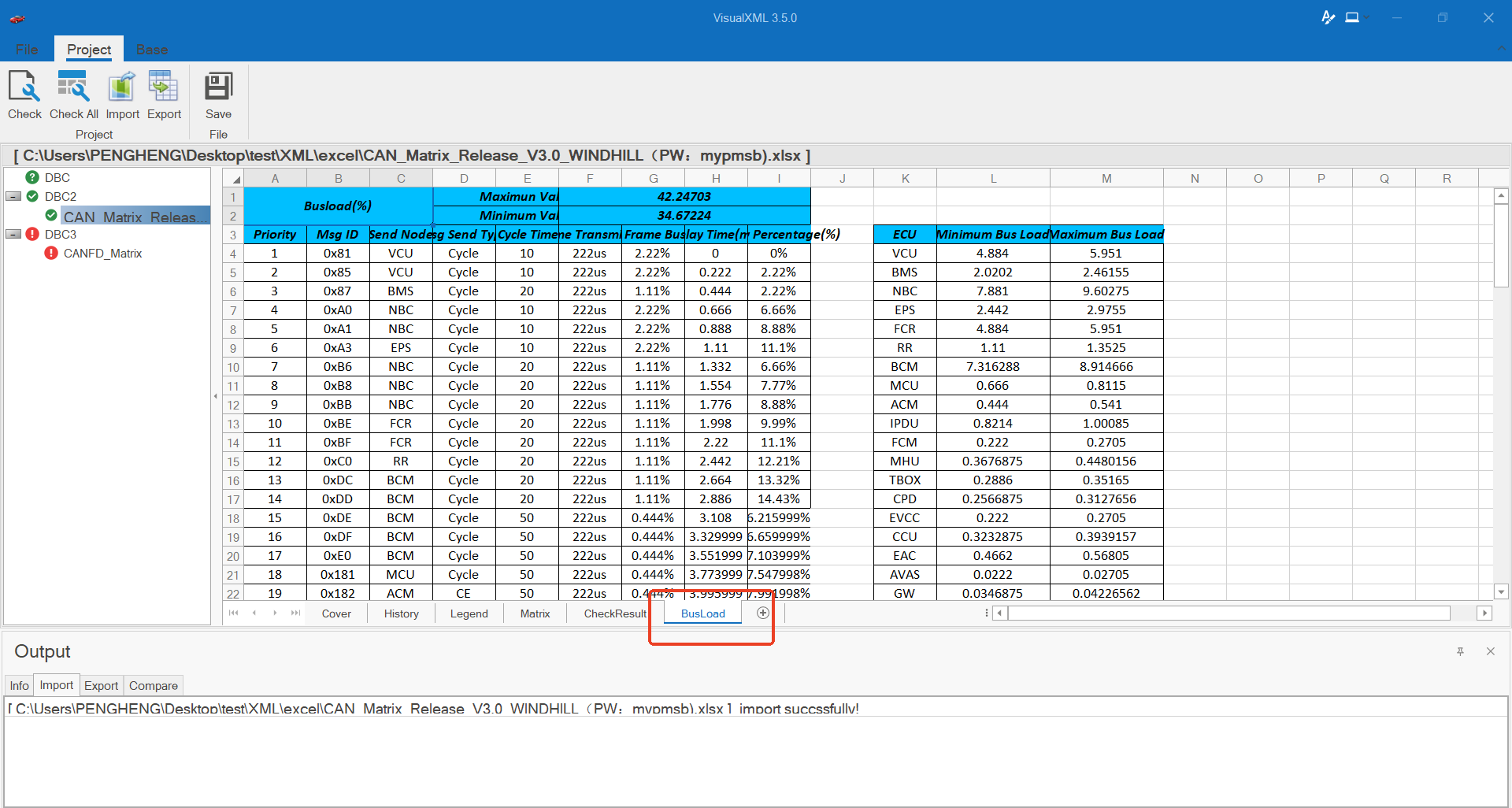

5. Busload计算：检查通过后可自动对各节点Busload进行计算，并估算最优及最差情况的总线负载率。

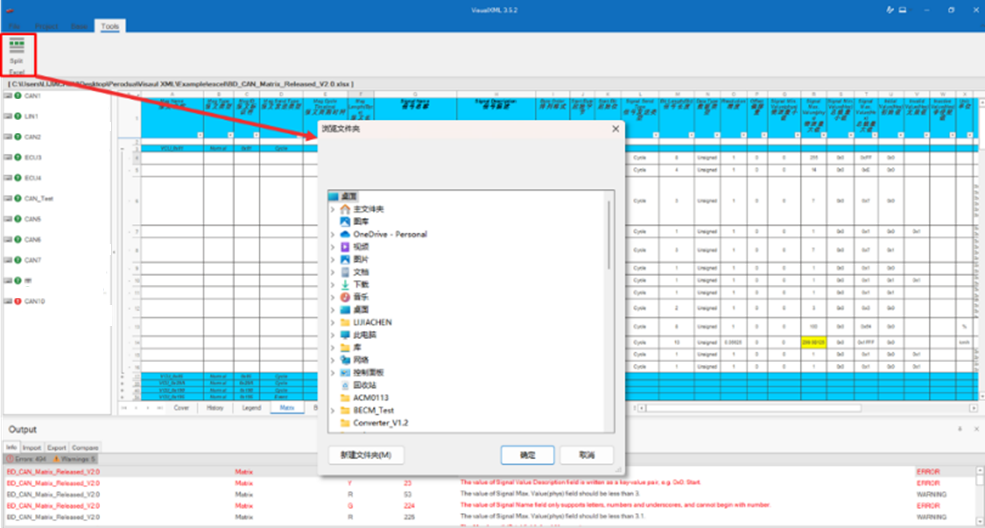

6. 拆分节点转出Excel：根据Matrix总表按节点进行拆分，导出为单个表格文件。
