测量技术

测量模块

M3 & M2 测量模块
M-SENS3 8 8通道电压、电流、频率、传感器激励输出CAN(FD)信号 ±0.01V…±100V，±20mA，0-200Hz 功耗：2.7W 高精度：±0.05% 采样率高达5kHz 自带CAN总线终端温漂：10ppm/K 防护等级：IP67	M-THERMO3 16 16通道支持K、T、B、C、E、J、N、R、S共9种热电偶输出CAN(FD)信号功耗：1.2W 高精度：K型0.013%，T型0.031% 每个通道均有冷端补偿自带CAN总线终端温漂：10ppm/K 防护等级：IP67
M-CNT2 四通道脉冲、频率、编码器、计数器、传感器激励输出CAN信号高精度：±0.01% 0.03Hz…200kHz 采样率高达5kHz 温漂：5ppm/K 防护等级：IP67	M-RTD2 4通道PT100 输出CAN信号高精度：±0.02% 防护等级：IP67

X-LINK Measurement Modules
Mx-SENS2 4 FAST（400 kHz） 4通道电压、电流、IEPE、传感器激励输出：XCP on Ethernet或CAN 高精度：±0.06%（V），±0.30%（mA）采样率高达400kHz 温漂：20ppm/K 防护等级：IP67	Mx-STG2 6（100 kHz） 6通道应力应变输出：XCP on Ethernet或CAN 高精度：±0.02% 采样率高达100kHz 温漂：20ppm/K 防护等级：IP67

HV Measurement Modules

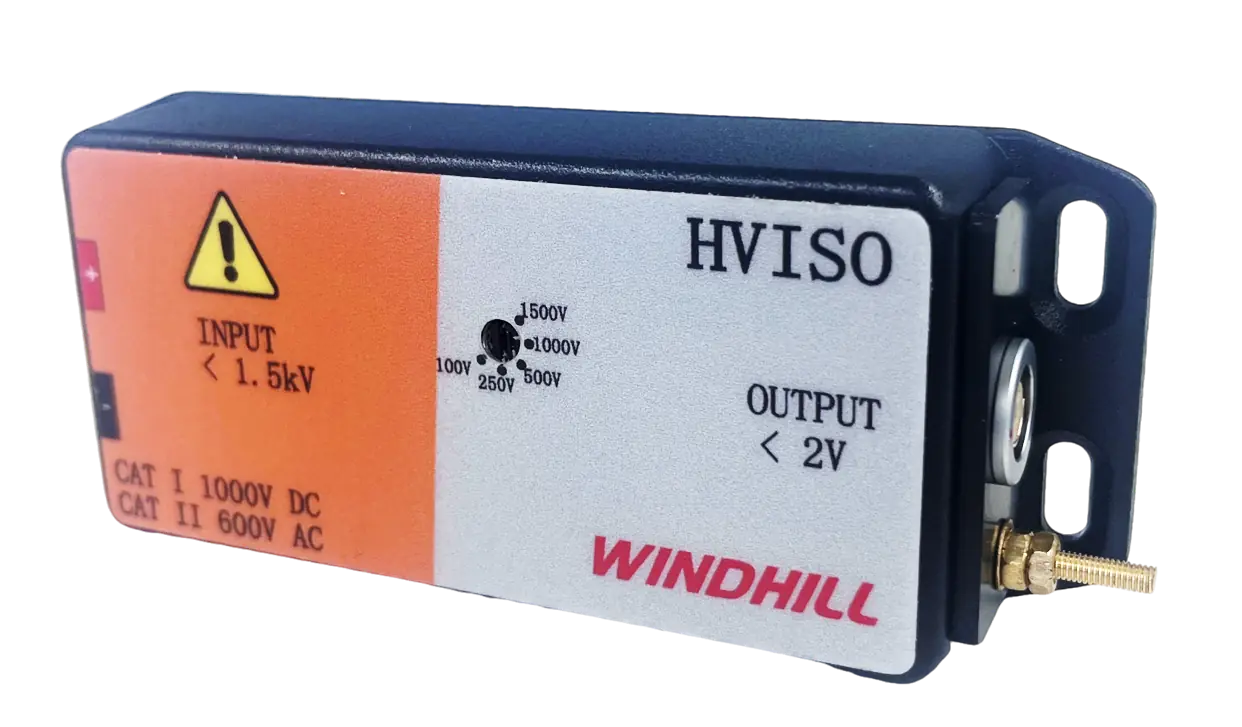

HV Iso Divider 100 kHz 可调档位100V/ 250V/ 500V/ 1000V/ 1500V 输出信号：±2V 带宽高达100kHz 与SENS模块直接连接	Iso Clamp Connector 1通道—100mV~2V 搭配电流钳使用输出信号±2V 带宽高达200kHz 与SENS模块直接连接
M-THERMO2 HV 1000V（multi plug） 4通道—K型（电气隔离±1000VDC）输出CAN信号高精度：0.035% 温漂：20ppm/K 防护等级：IP65	HVshunt 可用于电动和混合动力车辆高压输入高达1500VDC 可测量高达±900A直流电流客户定制插头，用于连接高压网络直接连接到SENS模块

Sensors and Accessories

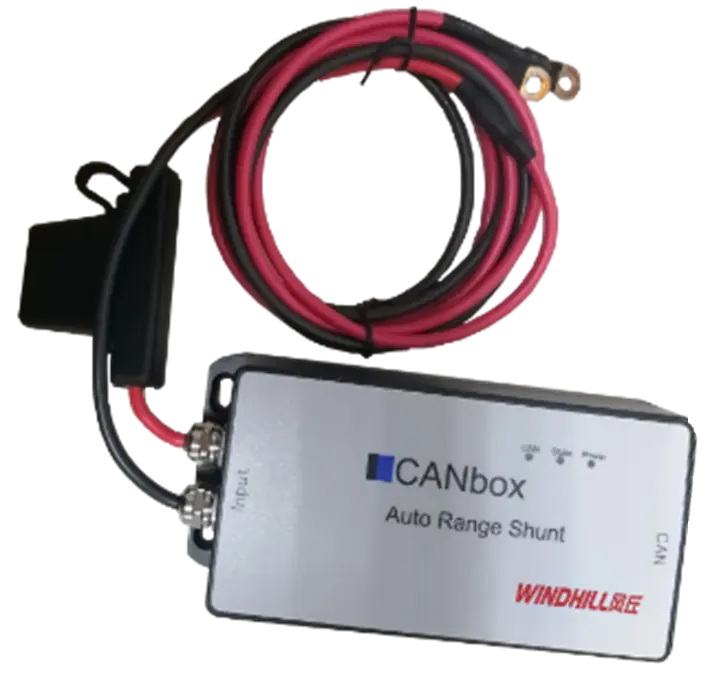

变量程分流计测量范围：0~50mA，51mA~50A自动切换精度：±0.2%FS，50mA以下时误差<0.1mA 输出信号：CAN 用户可自定义接头适用于测试汽车静态电流和启动电流	比例阀分流计测量范围：±2A/ 100mA 精度：±0.5%FS 输出信号：电压输入接口：4mm香蕉接口专业的工程机械比例阀测量设备
IPEshunt 测量范围：±5mA/ 1/ 5/ 10/ 30A/ 70A 测量精度：±1% of reading 工作电压： 6~15VDC 工作温度：-40~85°C 输入接口可定制转接模块	保险丝分流计测量范围：Mini型±10/ 20/ 30A，慢熔型±20/ 30/ 50A 测量精度：±0.1%FS 工作温度：-40~85℃ 输入接口可定制
电流钳测量范围：100/ 300/ 500/ …1400A，可根据需求选择输出信号：电压型号多样，可测试低压电流和高压电流与SENS模块或高压隔离模块连接	电流传感器测量范围：50/ 100/ 200/ …2000A，可根据需求选择霍尔式电流传感器输出信号：电压安装方便，与SENS模块直接连接
压力传感器测量范围：5/ 300/ 600bar…，可根据需求选择型号多样，可测试表压和绝压输出信号：电压/电流可定制工装接口，便于安装不同的汽车管路汽车空调管路中适配高低压快插接头	流量计测量范围：20/ 60/ 300/ 600 l/ min…，可根据需求选择可定制工装接头，可适配软管和螺纹管涡轮流量计输出信号：电压/电流/频率
热电偶（焊点式）测量表面温度、环境温度型号多样，支持选配K/ T/ J等多种热电偶类型长度和线缆材料可定制 Mini热电偶插头可直接连接温度模块	热电偶（铠装）测量液体温度、高温场景型号多样，支持选配K/ T/ J等多种热电偶类型探针长度、线缆长度和线缆材料可定制 Mini热电偶插头可直接连接温度模块

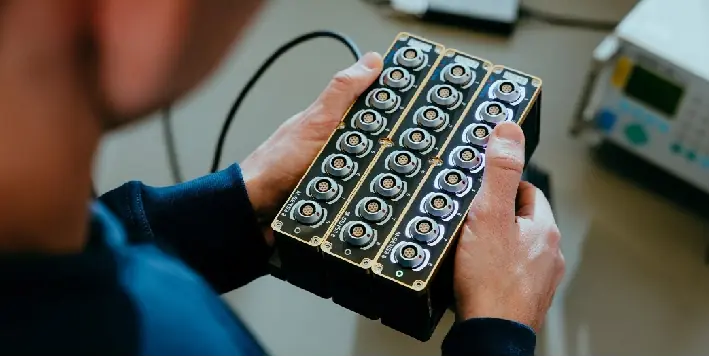

case6

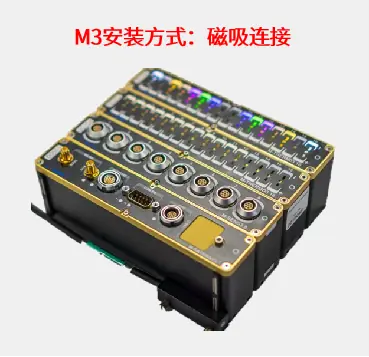

case7

数据记录仪

产品	描述
ETHOS2 28 CAN(FD) + 8 x 1 GbE + 8 LIN + 2 FlexRay 音频/视频，8 DIO，8路模拟量快速启动，总线唤醒，无消息丢失热插拔高达2TB和960GB的内置存储空间支持WiFi、FTP-Server 用于汽车以太网和ADAS测试的高性能数据记录仪	ARCOS2 可自由扩展CAN + LIN + FlexRay + ETH接口音频/视频快速启动，总线唤醒，无消息丢失高达2TB和960GB的内置存储空间支持4G、WiFi、GPS、Bluetooth和FTP-Server 用于车队管理和试验验证的可扩展数据记录仪
IPE853 16 CAN(FD)/ LIN + 2 ETH 音频/视频，4 DIG IO 快速启动，总线唤醒，无消息丢失高达1TB内存支持USB-C、Bluetooth、4G、WiFi、GPS和FTP-Server 用于车队管理和试验验证的加固型数据记录仪	IPE833 4路 CAN(FD) 4/2 DIO和4路模拟量内存: SD 64GB 支持4G、WiFi、GPS和FTP-Server 防护等级：IP67 用于移动测试的经济型数据记录仪
M-GATEWAY3 支持1 ETH + 1 ETH Feature + 2CAN(FD) 通过WiFi、Ethernet或USB-C传输数据支持64GB内存 XCP测量多个模块 → 一个描述文件 (A2L) 防护等级：IP67 适用于工程机械测试的无线连接型记录仪	OWA440 接口: 4个CAN(FD)、2 x K-Line、数字和模拟输入/输出、3RS232 & 1RS485、USB 2.0、以太网、USD、音频...... 支持GNSS、4G、WiFi和蓝牙 1GB闪存+512MB运行内存可集成加速度计/陀螺仪/磁力计和航位推算适用于大型车队管理测试的经济型数据记录仪节能模式，锂离子备用电池

数据记录仪系统概览图

case5

数据记录仪的附件设备

Satellite Interface

Satellite Interface

支持CAN(FD)

FlexRay

LIN

1000/ 100Base-T1

iMICusb

iMICusb

麦克风

触发器

蜂鸣器

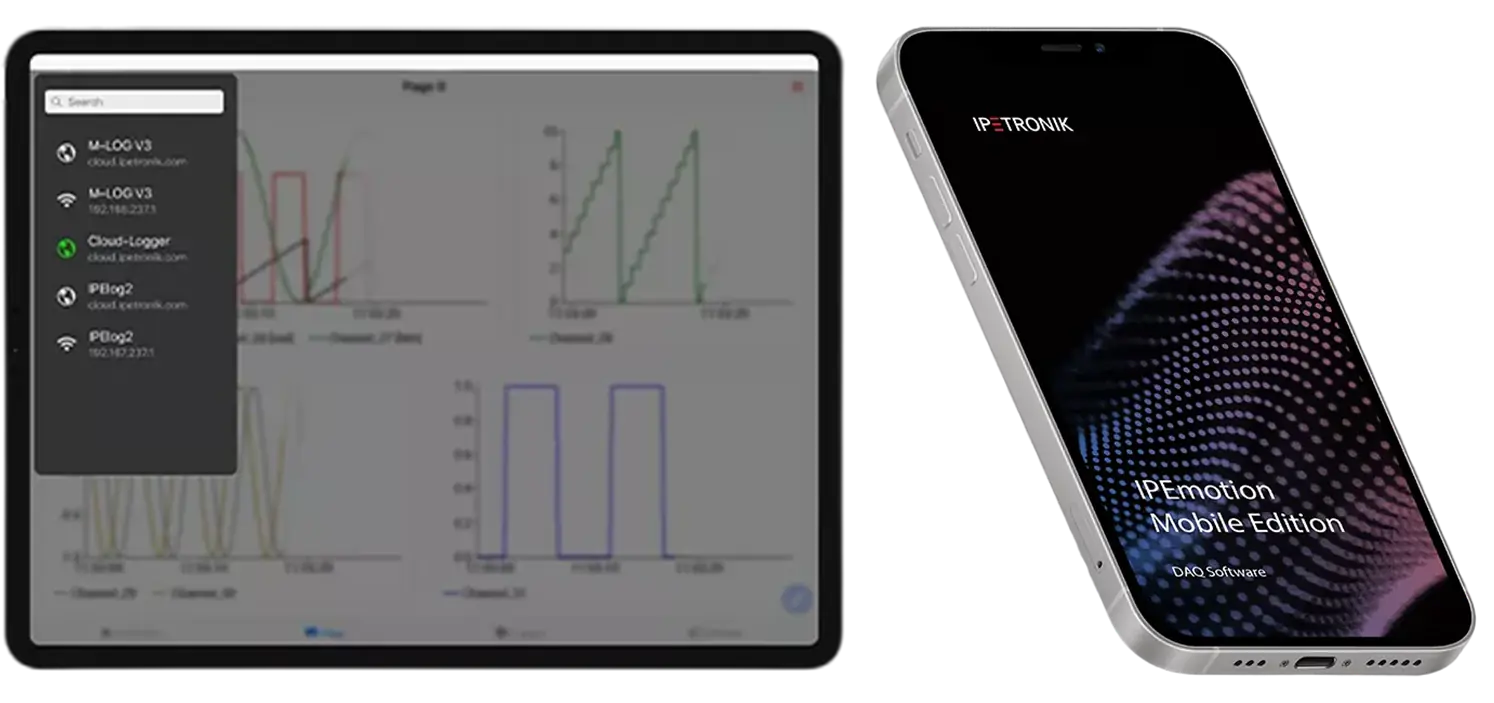

IPEmotion ME

IPEmotion ME

司机显示

可用于安卓系统、苹果系统、网页

测量与分析软件

测量与分析软件

产品

描述

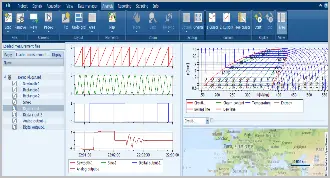

IPEmotion

IPEmotion

一个专业的数据采集软件，主要应用于车辆测试，可配合不同的车载及实验室测试系统。
一体化操作，包括配置数据记录仪/数采模块，显示实时数据并存储，以此自动化控制测试平台应用程序，最终分析存储的数据并生成报告。拥有基于硬件的插件，支持多种应用场景，如热管理测试、电动汽车测试等。

FlexPro

FlexPro

用于快速简单的数据分析和可视化展示的后处理软件。
✓ 交互式地评估测量结果
✓ 一键点击分析和展示数据
✓ 快速分析多通道数据
✓ 测试与测量中的大数据
✓ 办公级别的报告

解决方案

电性能测试解决方案

电性能测试, 对汽车电子组件进行测试和分析，确保车辆的可靠性和稳定性。根据不同的测试需求，传感器类型多样化。电流采集量程覆盖范围广，类型包括分流计、电流钳、霍尔式传感器等。电压采集直接使用高采样率高精度的模拟量模块，输入线缆可搭配刺破探针、鳄鱼夹等工装直接测量。温度采集使用温度测量模块，可自定义热电偶型号。

case1

热管理测试解决方案

热管理测试优化车辆的热量传递过程，提升能源利用率，从而减少对环境的污染。针对不同的测试需求，可灵活的搭配测量模块和传感器，如压力、流量、温湿度等。测量模块轻便体积小，可装于发动机舱内，保证发动机的正常运行；模块防护等级高，可在恶劣的路试环境下正常工作；模块紧凑坚固，经久耐用，路试测量数据精度高，保证测试数据的准确可靠。

case2

工程机械测试解决方案

测量模块与记录仪具有结构紧凑、坚固耐用以及具有高防护等级的特点，适用于野外测试环境。

M-Gateway3, 是针对工程机械测试所推出的一个数据记录仪，它支持J1939协议，支持数据无线传输，体积小，可实现设备放置在狭窄的驾驶舱内进行测试，工程师则在车外实时监控测试数据及远程调整测试参数的场景。

case3
